ensacheuse sachets tenant debout pré formés

MACHINE DE REMPLISSAGE ET DE FERMETURE

DE SACHETS TENANT DEBOUT

LEEPACK RP 8 TW 11

Produit : liquide

Quantité unitaire : 1 000 cc

Type de sachet : stand up pouch sans ZIP

Dimensions : à définir

Cadence maximum : 45 cpm

Remplissage : à pompe à engrenage

(2 pompes)

La machine prélève les sachets dans le magasin et les transfère sur le carrousel de remplissage à mouvement intermittent.

Les sachets sont ouverts, remplis, fermés et évacués sur un convoyeur de sortie.

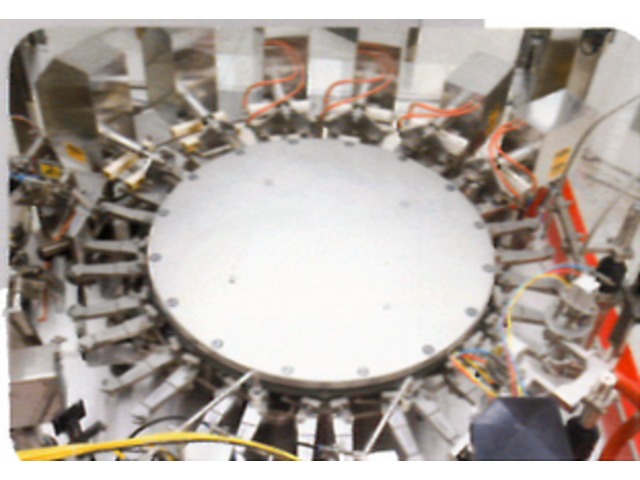

Le carrousel comprend 8 stations :

·        Station 1 : les sachets sont prélevés du magasin par des ventouses et placées entre les pinces de transport.

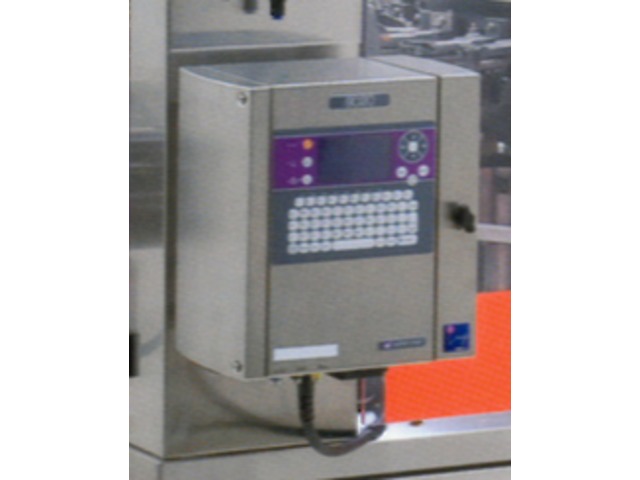

·         Station 2 : disponible pour codage du numéro de lot

·         Station 3 : ouverture du fond et du haut du sachet par un double système d’injection d’air et de ventouses

·         Station 4 : dispositif de dosage du jus et des chunks : un bec plongeant est introduit dans la gueule du sachet

·         Station 5 : injection de vapeur

·         Station 6 : première station de scellage à chaud

·         Station 7 : deuxième station de scellage à chaud (stabilisation)

·         Station 8 : refroidissement de la soudure et évacuation sur le convoyeur de sortie.

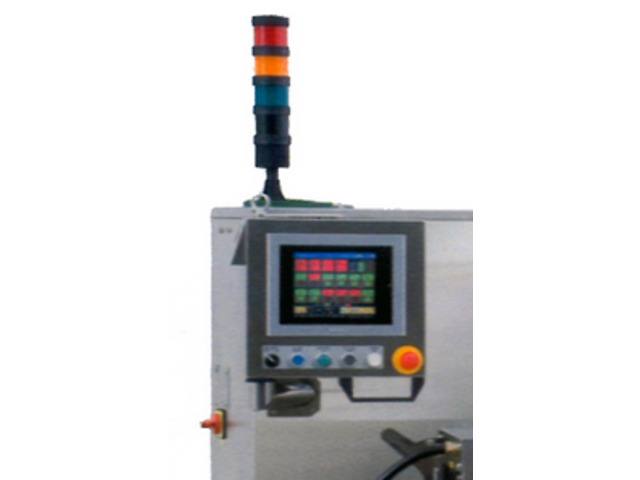

Contrôle : écran tactile PROFACE  relié à un automate Allen Bradley

Mémorisation de huit programmes incluant :

      Vitesse du carrousel

      Largeur du sachet : fonction centralisée à l’aide de servo moteurs.

      Température de scellage

Alarmes : affichage des défauts détectés (porte ouverte, température, etc..)

Fonctions :        détection de présence sachet : pas de sachet pas de dosage

                             Détection de la bonne ouverture de la gueule des sachets

                             Si un sachet n’est pas rempli, il ne sera ni scellé ni évacué mais maintenu

Dans le carrousel pour le cycle suivant

Toutes les parties en contact avec le produit sont en inox AISI 304 L

Lubrification centralisée

La machine est mise aux normes CE (électricité, protections)

Poids : 3 500 kg

Puissance installée 5 KVA

Consommation en air comprimé : 750 litres/minute à 6 bar :
