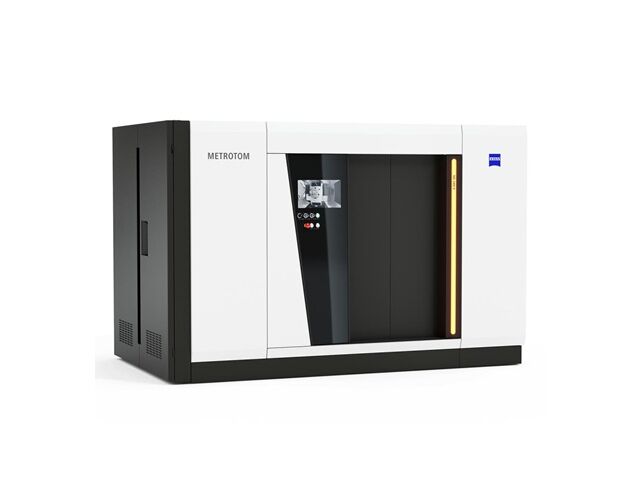

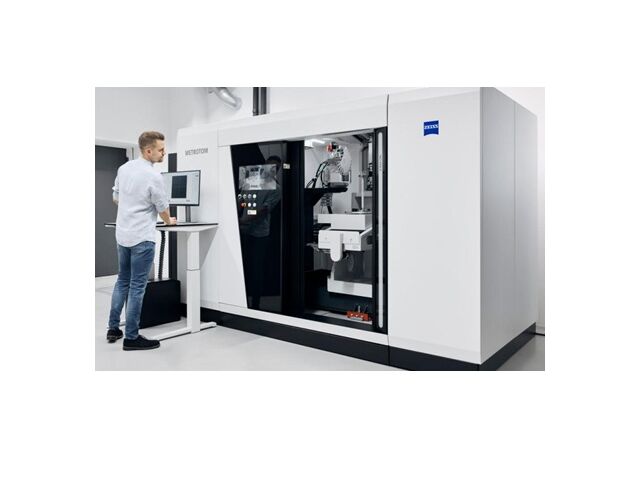

“ ZEISS METROTOM 800 320 kV pénètre les pièces de matériaux denses et fournit des résultats fiables avec une qualité de mesure exceptionnelle grâce à son tube micro focal à haute tension. ”
Demander un devisRecevoir de la documentationContacter le fournisseur
La vitesse rencontre la précision pour les composants à haute densité
ZEISS METROTOM 800 320 kV est conçu pour l'inspection et la métrologie de haute précision des matériaux denses tels que l'Inconel, le Cobalt Chromium (CoCr), les pièces métalliques fabriquées par prototypage rapide ou les assemblages multi-matériaux. Avec 320 kV et une technologie d'imagerie avancée, il fournit des mesures plus rapides et une exactitude inégalée, même pour les composants de grande taille ou complexes. Le système de tomographie à rayons X haute performance ouvre de nouveaux domaines d'application dans l'aéronautique, l'automobile et les industries médicales, en offrant la vitesse, la flexibilité et la fiabilité dont vous avez besoin.
Mesures à haute résolution pour les pièces complexes de densité élevée
Numérisation rapide avec des spécifications métrologiques strictes
Système polyvalent pour les petites et grandes pièces
Métrologie de haute précision pour les matériaux denses
Avec des spécifications métrologiques strictes à haute tension, ZEISS METROTOM 800 320 kV est idéal pour les applications exigeantes telles que les pales de turbines aéronautiques, les implants médicaux et les composants en acier. Le système est conforme aux normes VDI/VDE 2630 1.3, ce qui garantit la plus grande exactitude de mesure tant pour le contrôle qualité que pour les inspections critiques sur des géométries complexes.
En savoir plus : https://www.zeiss.fr/metrologie/systemes/rayons-x/radiographie-3d/metrotom-800-320-kv.html
Tube à rayons X : 320 kV micro focus, max. 500 WFPD : 3072 x 3072 px @ 139 μmDimensions (largeur x longueur x hauteur) en mm : 1820 x 3200 x 2100Poids de la pièce : Jusqu'à 50 kgMPE (selon VDI/VDE 2630 1.3) (VAST) en μm : SD (TS) 4.5+L/50 / PS (TS) 3 / PF (TS) 4 / E (TS) 9+L/50Volume de reconstruction maximal (p x h) : 325 mm x 250 mm / 325 mm x 520 mm (extension verticale du champ visuel) / 500 mm x 470 mm (extension verticale et horizontale du champ visuel)Mesure en demi-cercleExtension verticale du champ de visionExtension du champ de vision horizontalRéduction des artefacts multi matériaux
Aéronautique : structures internes des petites pales en Inconel, pièces métalliques complexes fabriquées par prototypage rapideMédical : implants en cobalt chrome (ex: genou fémoral, genou tibial), en titane (ex : plaques et vis osseuses) et pièces moulées denses (fabrication par prototypage rapide)Véhicules électriques : cellules de batterie logées dans de l'acier, grands connecteurs, moules plus petits, piles de batteriesElectronique : petits capteurs logés dans l'acier, pièces électroniques multi matériaux, petits moteurs avec aimants et bobines de cuivre
