ZEISS METROTOM 6 Scout | Tomographe à rayons X

ZEISS METROTOM 6 Scout | Tomographe à rayons X - ZEISS

ZEISS METROTOM 6 Scout | Tomographe à rayons X - Rayon - X

ZEISS METROTOM 6 Scout | Tomographe à rayons X - produit présenté par ZEISS

ZEISS METROTOM 6 Scout | Tomographe à rayons X

Rayon - X

“ Mesures à haute résolution de petites pièces en plastique : ZEISS METROTOM 6 scout est la solution parfaite pour le contrôle non destructif et la métrologie 3D des composants. ”

Demander un devis

La résolution par excellence pour l'inspection et la métrologie par scanner CT

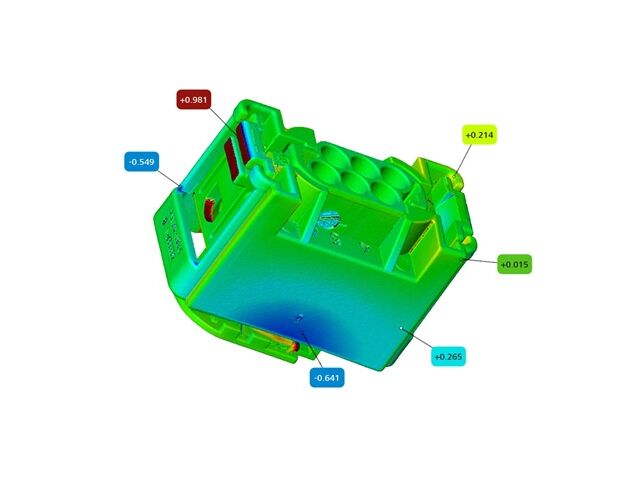

ZEISS METROTOM 6 Scout numérise les pièces complexes, y compris les géométries internes, au niveau de détail le plus avancé. Le résultat est une image 3D complète pour l'analyse GD&T ou les comparaisons cible/réel. Le système de métrologie CT est un excellent choix pour numériser les petites pièces en plastique.

Très haute résolution
Haut niveau de précision

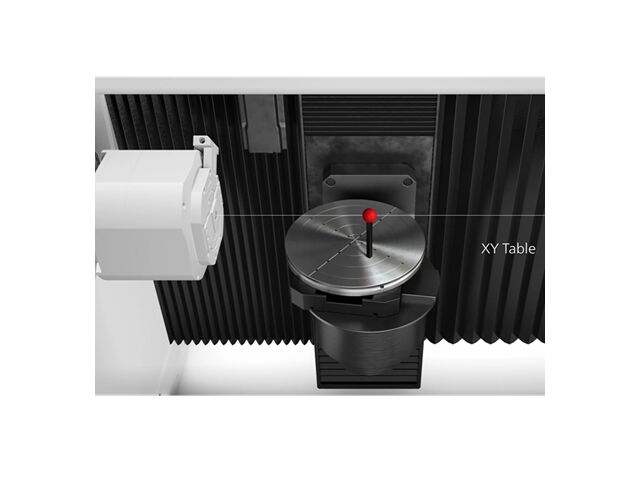

Positionnement automatique de l'objet
Logiciel tout-en-un

Mesures à haute résolution de petites pièces en plastique

ZEISS METROTOM 6 scout est la solution parfaite pour le contrôle non destructif et la métrologie 3D des composants. Des performances de mesure avancées et un flux de travail continu garantissent une fiabilité et une précision maximales dans la détection des défauts.

En savoir plus : https://www.zeiss.fr/metrologie/systemes/rayons-x/radiographie-3d/metrotom-6-scout.html

Caractéristiques

Source de rayons x : 225 kV Détecteur de rayons X Résolution : 3008 x 2512 pixels Zone de mesure d : 240 mm h : 400 mm Taille du voxel : 2 µm - 80 µm Dimensions H. 2210 mm l. 2200 mm D. 1230 mm Poids : 4800 kg Champ d'application : Contrôle du premier article, correction de l'outil, contrôle en cours de production Caractéristiques de mesure : Structures internes, épaisseur de la paroi, défauts du matériau, pores et cavités de retrait Tâches de mesure : Analyse GD&T, écart nominal-réel, analyse d'assemblage

Télécharger la fiche technique complète
