Tour CN à banc incliné | MICROCUT HT/HTL

Tour à commande numérique

Demander un devis

Les tours à commande numérique MICROCUT de la gamme HT/HTL offre une exceptionnelle combinaison entre durabilité et fiabilité.

D'une capacité d'usinage de 51 à 90mm, de diamètre 750mm à 1250mm et d'entrepointe suivant les modèles, cette gamme de machines est définitivement destinée aux usinages de pièces à forte valeur ajoutée, notamment pour les industries de mécanique générale et de précision.

La structure de la machine monobloc est en fonte meehanite avec une position de la broche et de la contrepointe dans le meme plan pour éviter les dispersions thermiques. Cette structure permet une grande rigidité et une stabilité de la machine dans le temps.

Le guidage prismatique avec un revetement Turcite B permet une charge importante et l'usinage de pièce lourde.

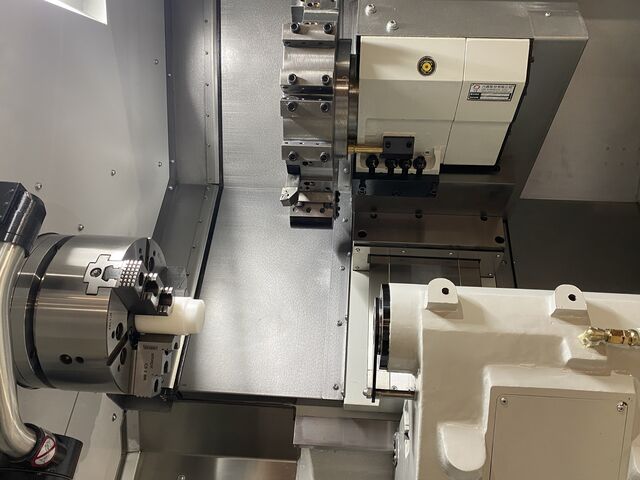

La tourelle à indéxage rapide permet le montage de 12/8 outils a chaise ou VDI. Chaque station est équipée d'un systeme de lubrification permettant de refroidir l'outil et donc assurer une plus grande longévité de celui ci et une meilleure qualité d'usinage

La contrepointe largement dimensionnée est remorquable par le chariot. La sortie du fourreau hydraulique peut etre actionnée par pédale ou programmée.

La boite de vitesse 2 gammes permet de sortir un couple important. La broche est montée sur 2 roulements cylindriques aux extrémités, et un roulement angulaire au centre.

Les vis à billes sont montées sur des roulements haute précision de classe P4. Les vis sont quant a elles précontraintes pour supprimer les phénomènes de dilatation thermique, et ainsi assurer une precision de positionnement et répétabilité.

Les guidages sont de type prismatique avec un revetement turcite B grattée a la main pour permettre un graissage homogène et une qualité de déplacement.

Cette machine peut être équipée d'une commande numérique FANUC 0iTD, SIEMENS 828D ou encore FAGOR 8055 / 8060.

Caractéristiques

Courses : X= 305 mm Z= 750 / 1250 mm Diamètre au dessus du banc : 600 mm Diamètre maxi usinable : 580 mm Longueur maxi usinable : 750 / 1250 mm Inclinaison du banc : 45° Vitesse de rotation : entre 2500 tr/min et 4500 tr/min Nez de broche : A2-6 / A2-8 Alésage de broche : de 66 à 105 mm Diamètre mandrin hydraulique : de Ø200 à Ø305 mm Avance de travail Axe X/Z : 3 m/min
