Tour à commande numérique, à banc incliné MICROCUT 92HT :
D'une capacité d'usinage en barre de 90mm et d'une distance entre pointes de 750mm cette machine est définitivement destinée aux usinages de pièces à forte valeur ajoutée, notamment pour les industries de mécanique générale et de précision.
La machine a été concue pour etre particulierement facile à utiliser avec de large vitres sécurites, un panneau de commande ergonomique, un chargement et déchargement de pièce manuellement ou par potence aisé, et un dégagement des copeaux optimisés.
La structure de la machine monobloc est en fonte meehanite avec une position de la broche et de la contrepointe dans le meme plan pour éviter les dispersions thermiques. Cette structure permet une grande rigidité et une stabilité de la machine dans le temps.
Le guidage prismatique avec un revetement Turcite B permet une charge importante et l'usinage de pièce lourde.

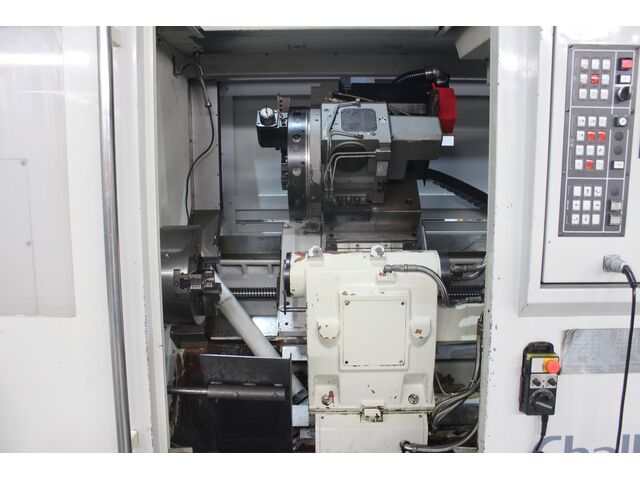

La tourelle a indéxage rapide permet le montage de 12 outils VDI. Chaque station est équipée d'un systeme de lubrification permettant de refroidir l'outil et donc assurer une plus grande longévité de celui ci et une meilleure qualité d'usinage
La contrepointe largement dimensionnée est remorquable par le chariot. La sortie du fourreau hydraulique peut etre actionnée par pédale ou programmée.
La boite de vitesse 2 gammes permet de sortir un couple important. La broche est montée sur 2 roulements cylindriques aux extrémités, et un roulement angulaire au centre.
Les vis a billes sont montées sur des roulements haute précision de classe P4. Les vis sont quant a elles précontraintes pour supprimer les phénomènes de dilatation thermique, et ainsi assurer une precision de positionnement et répétabilité.
Les guidages sont de type prismatique avec un revetement turcite B grattée a la main pour permettre un graissage homogène et une qualité de déplacement.

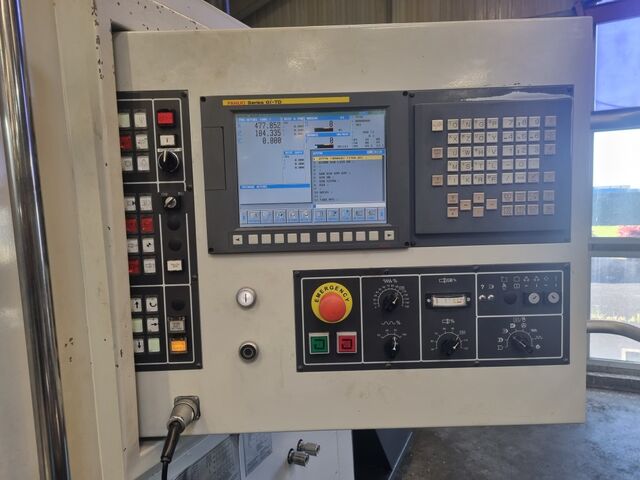

La commande numérique est une Fanuc 0iTD. Le panneau de commande est monté sur pivot pour etre simplement orienté. Des ports USB et connection ethernet sont disponibles pour relier la machine au réseau de l'entreprise.
Cette machine est équipée des options suivantes :
Axe C + tourelle motorisée en 12 postes VDI40 (avec outils motorisés)
Un moteur de broche de 18,5 / 22Kw

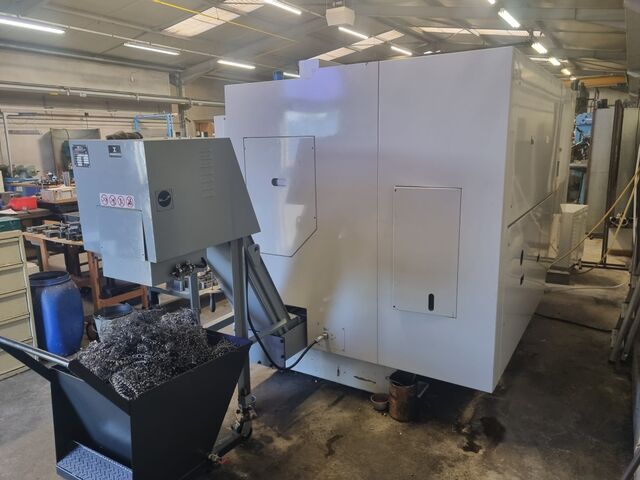

Un convoyeur a copeaux
Un récupérateur automatique de pieces
Une manivelle électronique déportée
Commande numérique : FANUC 0iTDDiamètre au dessus du banc : Ø600 mmDiamètre au dessus de la coulisse : Ø450 mmLongueur maxi usinable : 750 mmCourses X= 305 mm / Z= 750 mmVitesse de broche 2500 tr/minAlésage de broche : 92 mmPorte outils type VDI / 12 outilsCône de broche : CM5Contrepointe hydraulique
