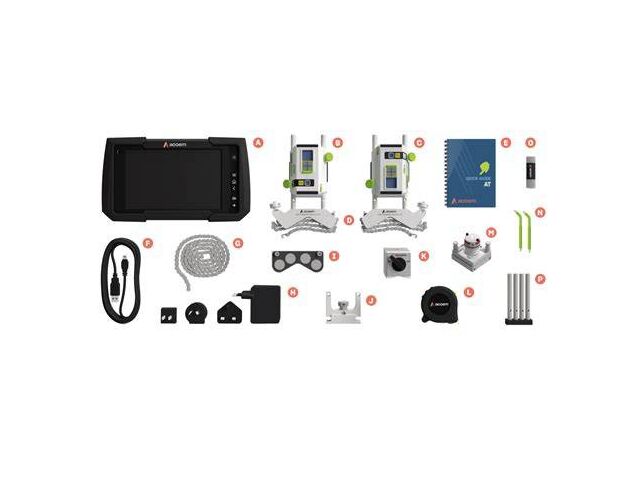

Système d'Alignement d'Arbres à Double Axe : ACOEM AT-400

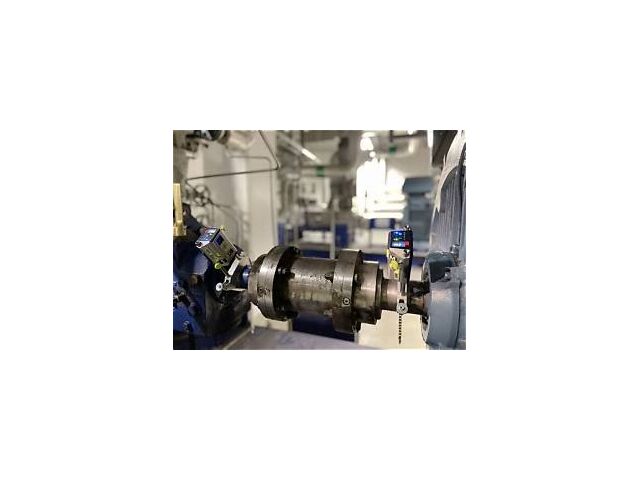

L'Acoem AT-400 est un système d'alignement d'arbres à double axe de très haute précision, conçu pour répondre aux exigences de maintenance industrielle les plus strictes. En combinant des capteurs ultra-fins, une interface 3D intelligente et une connectivité cloud, ce dispositif redéfinit les standards de simplicité et d'exactitude pour l'alignement des machines tournantes (pompes, compresseurs, turbines, ventilateurs). Avantages Principaux
Gain de temps absolu : La technologie VertiZontal™ permet d'aligner la machine dans les directions horizontale et verticale en un seul mouvement, sans avoir à reprendre de nouvelles mesures.
Précision à toute épreuve : Mesure simultanée sur 2 axes garantissant des résultats optimaux pour la sécurité et la fiabilité de vos équipements.
Mobilité et Ergonomie : Intègre les capteurs 2-axes les plus fins du marché, facilitant grandement l'installation dans les espaces restreints.
Garantie à vie : Le système bénéficie d'une garantie à vie exclusive, prouvant la robustesse et la fiabilité du produit sur le long terme.
Caractéristiques Techniques (Capteurs M9 & S9)

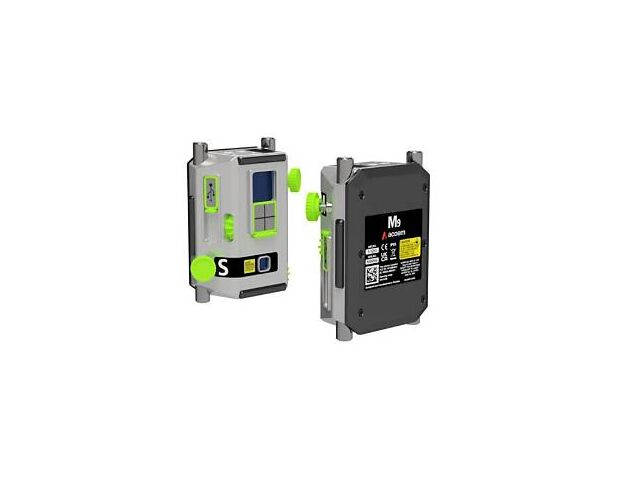

Les capteurs de position (PSD) M9 et S9 sont le cœur du système. Ils offrent des performances inégalées et sont conçus pour le terrain :
Poids des capteurs : 305 g seulement (les plus fins et légers du marché).
Résolution : 0,001 mm pour capter les moindres variations.
Portée de mesure : Jusqu'à 20 mètres (65 pieds) sans aucune perte de précision.
Surface du détecteur : 20 x 20 mm².
Protection : Équipés de couvercles coulissants pour protéger efficacement les lentilles lors du stockage.
Interface GuideU™ et Technologies Intégrées
L'AT-400 fonctionne sur GuideU™, une interface utilisateur graphique 3D brevetée qui élimine les erreurs humaines grâce à un guidage pas-à-pas intuitif.
Graphismes 3D réalistes & Animations : Visualisation des machines en 3D avec des écrans d'aide animés pour guider le technicien à chaque étape du processus.
True Live™ : Suivi en temps réel de la position des arbres lors des réglages.
SoftCheck™ : Vérification rapide du "pied boiteux" pour s'assurer que le moteur repose fermement sur tous ses appuis.
FeetLock™ : Résout les problèmes de boulons en butée (bolt-bound) en calculant et proposant des alternatives d'alignement automatiques.
Acoem Cloud & Rapports PDF : Génération instantanée de rapports PDF personnalisables (avec votre logo) directement sur le terrain, et synchronisation vers le portail Acoem Cloud en un clic.
Méthodes de Mesure Flexibles
L'AT-400 s'adapte à toutes les contraintes mécaniques grâce à un large éventail de programmes de mesure :
Dual Sweep / Sweep Express : Évaluation automatisée lors de la rotation continue des arbres, idéale pour les machines accouplées. La version Express arrête l'enregistrement dès que la rotation cesse.
Dual Multipoint / Multipoint Express : Parfait pour les arbres non accouplés ou difficiles à tourner. Permet de démarrer la mesure depuis n'importe quelle position.
Tripoint / Tripoint Express : Enregistrement de trois points (manuel ou automatique) avec une rotation minimale de seulement 60°.
Méthode de l'Horloge (Clock) : Une méthode traditionnelle et éprouvée utilisant trois points espacés de 180°.
(Note additionnelle : Associé au capteur T21 pour la version Ultimate, l'AT-400 permet également de mesurer la planéité rectangulaire et circulaire).
Utilisation : Alignement de composants mécaniques et vérification de rectitude de déplacementType de mesure : Rectitude utilisant un rayon laserAxes : Mesure suivant deux axesInstallation : Simple et rapide à configurerAffichage : Temps réel avec codes-couleursCompatibilité : Guides de machine, supports, chemins et rails de guidagePrécision : Réglage de valeurs en temps réelEnregistrement : Points de mesure préconfigurés
