Acoem OL2R | Mesure dynamique de l'arrêt à la marche

L'outil indispensable pour compenser avec précision la dilatation thermique de vos machines tournantes.

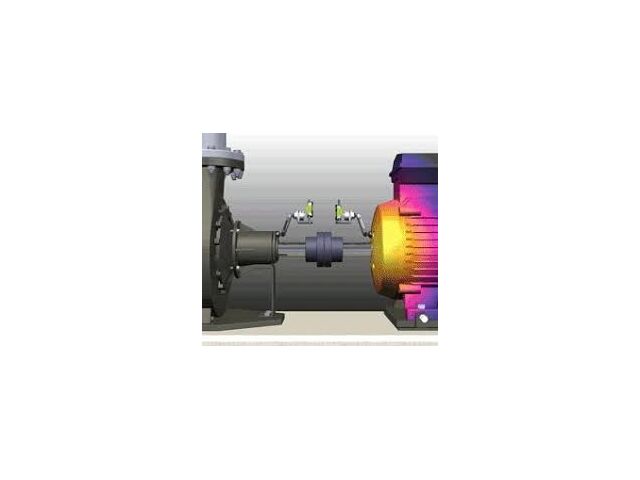

Le système OL2R (OffLine to Running) d'ACOEM est un kit d'extension matériel et logiciel conçu pour mesurer les mouvements dynamiques et les variations thermiques de vos machines entre leur état d'arrêt et de fonctionnement. Il permet d'établir des valeurs cibles sur mesure, garantissant un alignement d'arbres d'une précision absolue en conditions réelles de service.
Le défi de l'alignement en fonctionnement
Traditionnellement, l'alignement d'arbres s'effectue lorsque la machine est à l'arrêt ("à froid"). Or, lors du démarrage et de la mise en charge, la montée en température et les forces dynamiques modifient la géométrie des équipements. Le système OL2R d'ACOEM vous aide à surmonter ce problème complexe en mesurant très exactement ces déviations, évitant ainsi de vous fier uniquement aux estimations théoriques des constructeurs.
Les Points Forts de la solution OL2R

• Définition de valeurs cibles exactes : Le système calcule des valeurs de compensation uniques, spécifiques à votre machine et à son environnement de production réel.
• Prolongation de la durée de vie des équipements : Un alignement parfait à chaud permet de réduire drastiquement l'usure prématurée des accouplements, des joints et des roulements.
• Réduction des temps d'arrêt : En évitant les pannes coûteuses et chronophages liées aux désalignements dynamiques, l'OL2R sécurise votre chaîne de production.
• Supports brevetés de haute précision : Le kit s'appuie sur des fixations (brackets) exclusives permettant d'assurer une parfaite répétabilité et une grande fiabilité des mesures.
• Ergonomie et intégration : Le logiciel OL2R embarqué guide l'utilisateur pas-à-pas tout au long du processus de mesure.

Principe d'utilisation

1. Prise de référence (Offline) : Les supports de précision OL2R sont montés sur la machine à l'arrêt pour enregistrer le positionnement de base à froid.
2. Mesure en charge (Running) : Une fois la machine redémarrée et ayant atteint sa température de fonctionnement, les capteurs mesurent les déplacements réels. Le système calcule automatiquement les valeurs cibles à appliquer lors de votre prochain réglage à froid.

Compatibilité
Le kit d'extension OL2R (incluant le logiciel optionnel et le jeu de supports de précision) est conçu pour fonctionner en synergie avec les systèmes d'alignement de la gamme ACOEM, notamment les plateformes Fixturlaser NXA Pro et la série AT.
