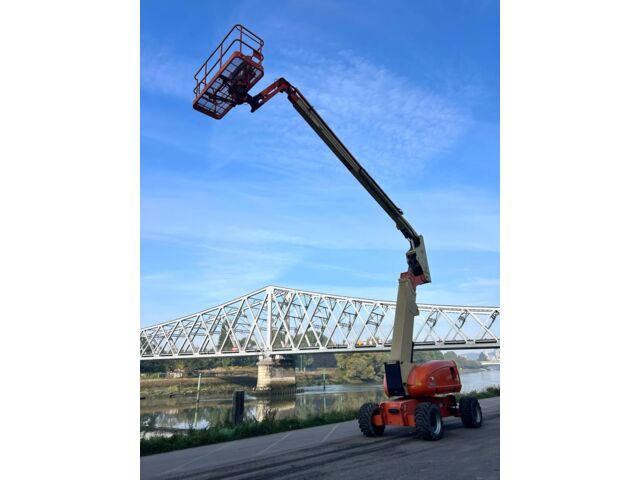

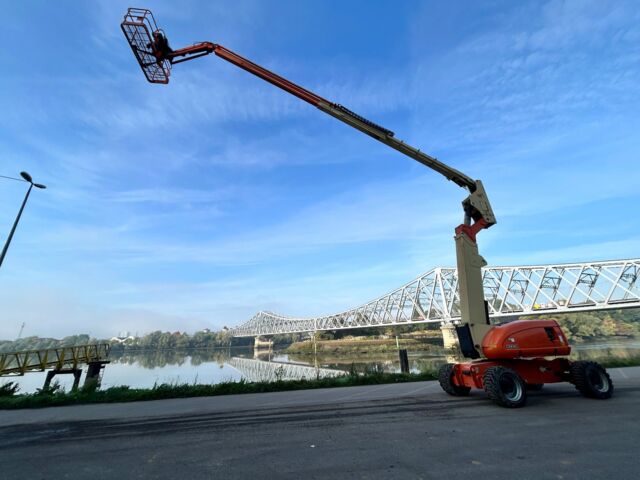

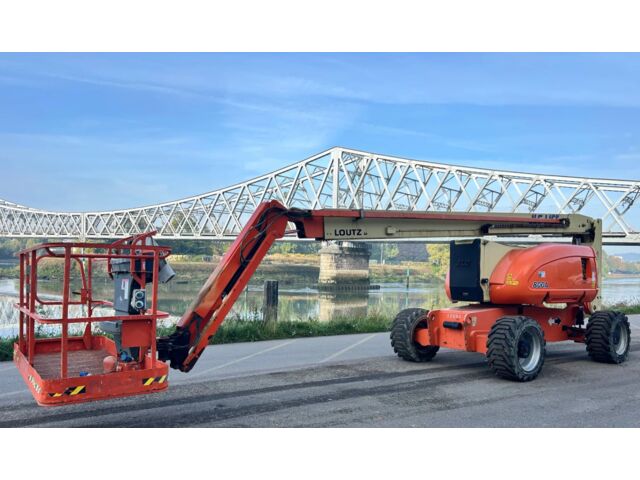

Nacelle articulée diesel 26,4 m – JLG 800AJ

La JLG 800AJ est une nacelle articulée diesel offrant une hauteur de travail de 26,38 m, une hauteur de plateforme de 24,38 m et un déport horizontal maximal de 15,80 m.

Son architecture articulée permet un surplomb de 9,78 m, complété par un bras pendulaire de 1,83 m offrant une articulation de 130° (+70° / -60°). La tourelle bénéficie d’une rotation continue à 360°, tandis que la plateforme dispose d’une rotation hydraulique de 180°.

La plateforme accepte une charge maximale sans restriction de 230 kg. Les commandes proportionnelles permettent de combiner plusieurs mouvements simultanément pour améliorer la précision lors du positionnement en hauteur.

La machine est équipée d’un moteur diesel Deutz TD 2.9 L4 Stage V de 50 kW, associé à une transmission hydrostatique et à 4 roues motrices. L’essieu avant oscillant et une capacité de franchissement pouvant atteindre 45 % en configuration 4 roues motrices facilitent les déplacements sur les terrains difficiles.

La 800AJ intègre également le système de commande ADE®, un système de détection de charge, le dispositif Skyline™ actif ainsi qu’une alimentation auxiliaire 12 V.

• Hauteur de travail : 26,38 m
• Hauteur plateforme : 24,38 m
• Déport horizontal : 15,80 m
• Déport de travail : 16,45 m
• Surplomb : 9,78 m
• Capacité plateforme : 230 kg
• Rotation tourelle : 360° continue
• Rotation plateforme : 180° hydraulique
• Longueur du bras pendulaire : 1,83 m
• Articulation du pendulaire : 130° (+70° / -60°)
• Motorisation : Deutz TD 2.9 L4 diesel
• Puissance : 50 kW / 67 ch
• Norme moteur : Stage V
• Transmission : hydrostatique
• Motricité : 4 roues motrices
• Vitesse de déplacement : 5,8 km/h
• Pente admissible en 4 roues motrices : 45 %
• Oscillation d’essieu : 0,20 m
• Largeur hors tout : 2,48 m
• Longueur repliée : 11,13 m
• Hauteur repliée : 3,00 m
• Empattement : 3,06 m
• Garde au sol : 0,28 m
• Capacité réservoir carburant : 148 l
• Capacité circuit hydraulique : 151 l
• Poids : 15 757 kg
