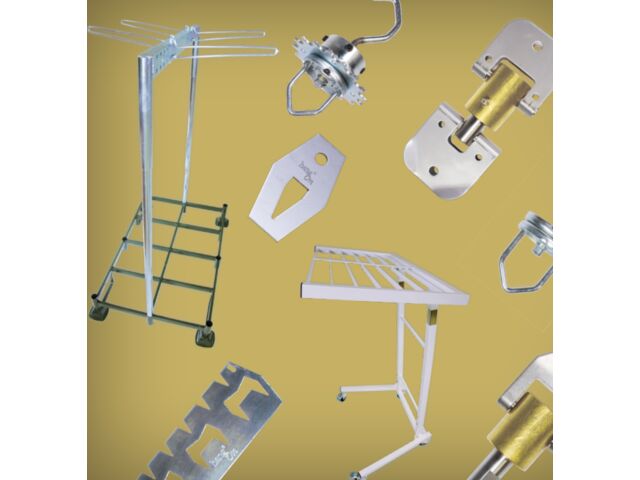

Labomat Essor dispose d'une expertise reconnue dans la fourniture de solutions d'accroche pour chaine de peinture liquide et poudre et vous propose des crochets, cadres, suspensions répondant à vos différents besoins. Notre équipe de techniciens spécialisés est à votre disposition pour tout chiffrage, visite sur site, réalisation de prototypes.
Quel diamètre de crochet utiliser pour mettre mes pièces en peinture ?
Les applicateurs de peinture industrielle ont souvent tendance à choisir un diamètre de fil beaucoup trop important par rapport au poids des pièces qu'ils vont suspendre sur leur convoyeur.
Afin de vous aider dans le choix du bon diamètre de fil à utiliser, voici le tableau de charge présentant le diamètre de fil recommandé en fonction de la masse à accrocher.
Parmi les paramètres à prendre en compte, les plus important sont la matière du crochet, le diamètre du fil et la distance orthogonale.
Une formule vraiment approximative pour un crochet simple :
Mmax ≈ σs x ø³/99,5e
Mmax = poids à partir duquel la déformation commence à être irréversible.
σs = résistance à la flexion ≈ 0,8 x force de la traction (MPa)
e = distance orthogonale
Le comportement dynamique typique des crochets standards en charge est la charge maximum.
La charge où le fil commence à se déformer de façon permanente (résistance à la flexion) est la même pour les formats DV et R, mais environ le double pour la forme DV M.
Alors que DV et DV M décrivent un profil “concave” avant que la charge s’affaisse, R ressemble plus à une figure convexe.
En raison de la forme du crochet les limites de la déformation irréversible après la charge et la marge de sécurité sont très différentes.
Les crochets en R ont une faible marge alors que pour le DV c’est nettement plus élevé. Les formes DV / DVM sont donc des choix plus sûrs.
Vous faites du thermolaquage et vous utilisez également les barres de suspensions HangOn, voici le tableau des charges à utiliser:
Visitez notre site dédié : https://www.hangon.com/fr
Thermolaquage
Peinture poudre
Peinture liquide
