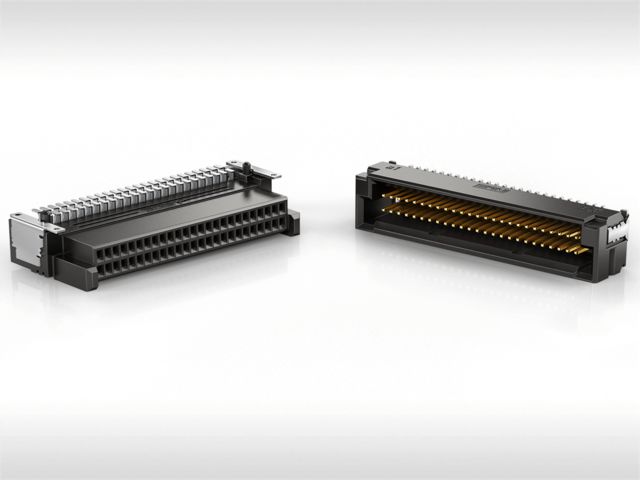

La série MicroCon de ERNI est composée de connecteurs à deux rangs au pas de 0,8 mm. Ces connecteurs sont utilisés pour le raccordement carte à carte et carte à fil.

La robustesse est le critère majeur ainsi que la réduction de taille (les dimensions du connecteur mâle 50 broches sont de 24,2 x 4,7 mm avec différentes hauteurs).

Le connecteur mâle est renforcé par une paroi latérale ce qui assure un bon raccordement (mâle/femelle).

Le nombre de broches varie de 12 à 140 et le courant supporté par chaque broche peut aller jusqu’à 2,3 A à 20°C.

Ces connecteurs permettent de relier des PCB perpendiculaires, superposés ou coplanaires. Pour la connexion carte à carte, des hauteurs de ces connecteurs (couple mâle/femelle) sont disponibles de 5 à 20 mm.

Les tolérances de raccordement sont : Alignement ± 0,7 mm et angulaire ± 4 degrés.

Ils sont disponibles en terminaison CMS et conditionnés en bobines.

Caractéristiques

Pitch : 0,8 mm Nombre de pins : entre 12 et 140 Distance entre les circuits imprimés (hauteur du connecteur, couple mâle/femelle) entre 5 et 20 mm Jusqu’à 2,3 A par contact à 20°C Terminaison CMS
