“ - Réduit les repositionnements
- Améliore la productivité
- Facilite l’usinage de pièces complexes ”
Demander un devis
Recevoir de la documentationContacter le fournisseur
Le centre d’usinage vertical 5 axes ARES SEIKI A5X403 est conçu pour la réalisation de pièces complexes en mécanique de précision, en prototypage et en petites ou moyennes séries. Équipé d’une commande numérique FANUC 0iMD, il permet de coordonner les opérations avec une bonne répétabilité et de limiter les interventions manuelles.

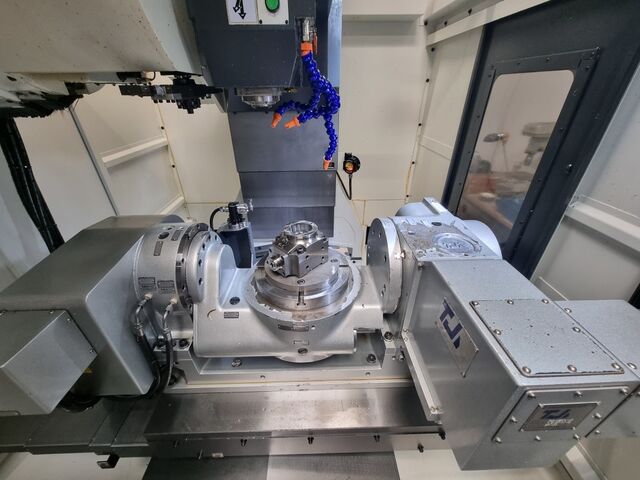

La table intègre les 4e et 5e axes, avec une rotation A de ±110° et une rotation C de 360°. Le plateau de 320 mm accepte une charge maximale de 50 kg et des pièces jusqu’à Ø360 x 250 mm. Les courses X, Y et Z atteignent respectivement 400, 500 et 400 mm. Cette architecture 5 axes permet d’accéder à différentes faces d’une pièce lors d’une même prise, en réduisant les repositionnements et les risques d’erreur.
La broche à entraînement direct de 5,5 kW atteint 20 000 tr/min. Elle convient aux opérations nécessitant une forte dynamique et une finition soignée, notamment avec de petits diamètres d’outils. Les avances rapides X/Y/Z de 48 m/min favorisent des cycles courts lors des déplacements entre opérations.

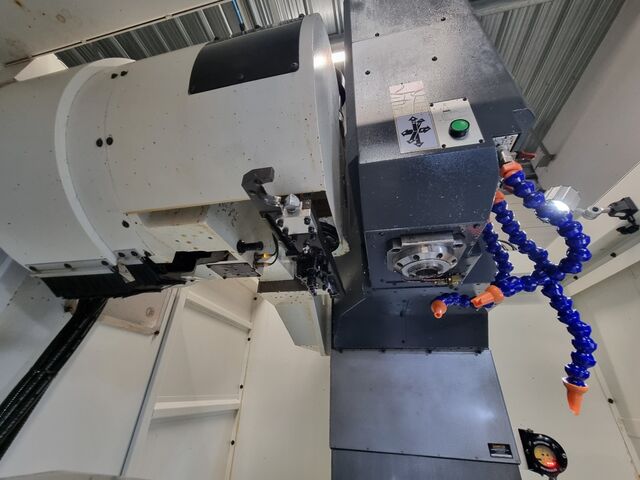

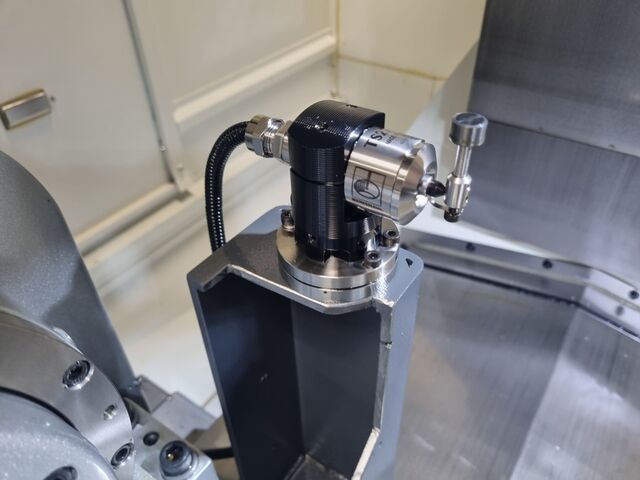

Le magasin à bras reçoit 20 outils, avec un temps de changement de 2,2 s. Les équipements de mesure intégrés facilitent la préparation, le contrôle des outils et la sécurisation des cycles. Avec un cône BT30, un diamètre d’outil maximal de 60/80 mm et une longueur maximale de 200 mm, l’A5X403 offre une configuration adaptée à l’usinage de pièces techniques et aux cycles répétitifs. Son pilotage numérique favorise la stabilité des réglages en production. Son encombrement maîtrisé et son poids de 3 900 kg facilitent son intégration dans un atelier de production existant.
Commande numérique : FANUC 0iMDDiamètre du plateau : 320 mmCourses X= 400 mm Y= 500 mm Z= 400 mm Distance entre broche / colonne : 570 mmDistance nez de broche / surface plateau : 30 à 430 mmCône de broche : BT30Vitesse de rotation de la broche : 20 000 tr/minMagasin à bras / 20 outilsDiamètre outils maxi : Ø60 / Ø80 mmLongueur outils maxi : 200 mm
MécaniqueAutomobileIndustrie
