Le centre d’usinage vertical 5 axes continus OLYMPIC VTH1055L3 est destiné à la fabrication de pièces complexes en mécanique de précision et en usinage technique. Sa configuration permet de travailler plusieurs faces et des surfaces inclinées au cours d’un même cycle, avec moins de reprises et de repositionnements.

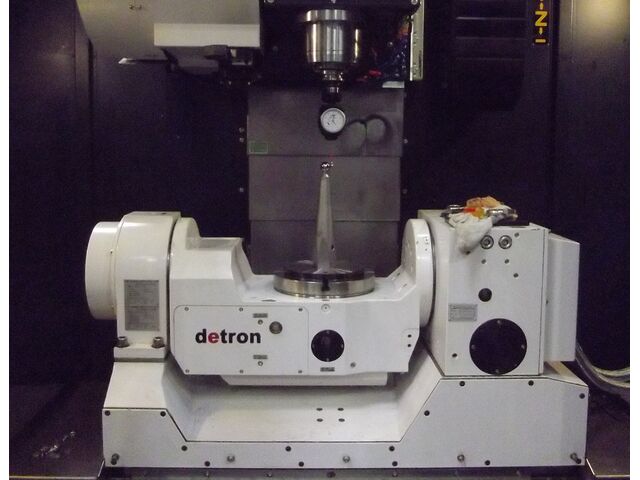

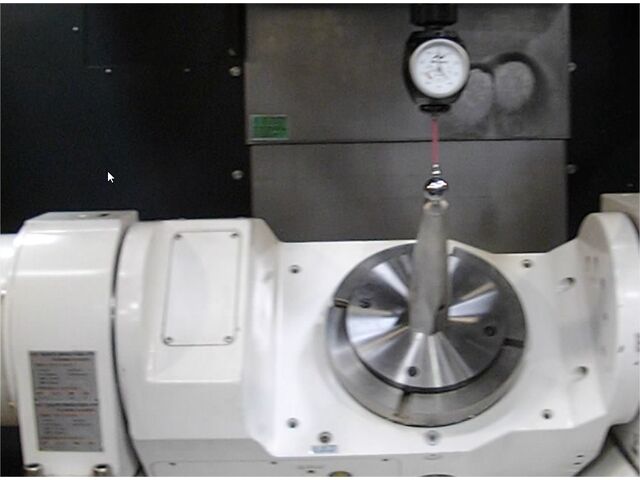

La machine dispose d’une course X de 900 mm, complétée par 520 mm sur Y et 300 mm sur Z. Son plateau de Ø255 mm accepte jusqu’à 100 kg et des pièces atteignant Ø255 x 250 mm. Les axes A et C assurent respectivement une rotation de +30/-120° et 360°, pour un usinage continu des géométries élaborées.

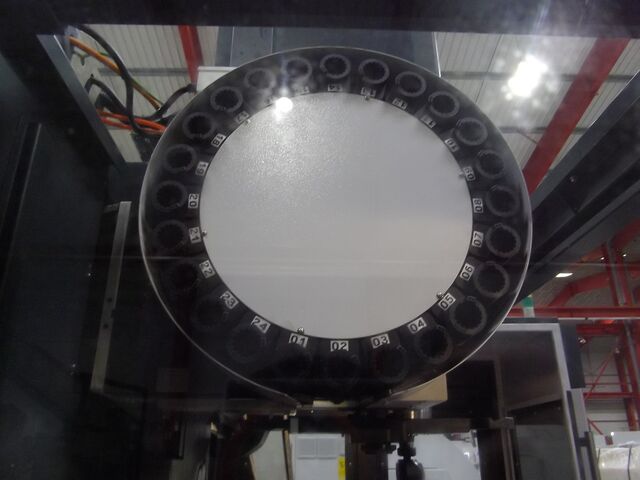

Équipée d’une broche BT40 tournant jusqu’à 12 000 tr/min, la VTH1055L3 convient aux opérations d’ébauche comme de finition. Les avances rapides de 48 m/min sur X/Y/Z réduisent les déplacements improductifs. Le magasin à bras de 24 outils et le changement d’outil en 1,8 s contribuent à maintenir une cadence régulière.
La commande numérique Siemens 840D pilote les opérations multiaxes avec précision. Les règles de mesure sur les trois axes favorisent la répétabilité des déplacements. Le refroidissement de broche améliore la stabilité lors des cycles prolongés, tandis que le convoyeur à copeaux simplifie l’évacuation. La cartérisation intégrale sécurise la zone de travail et limite la dispersion des copeaux.
Avec ses guidages linéaires, ses vis à billes et sa structure robuste, cette machine d’usinage 5 axes s’intègre aux ateliers recherchant précision, polyvalence et réduction des temps de préparation. Elle convient notamment aux pièces techniques et aux productions nécessitant des cycles complexes.
Commande numérique : SIEMENS 840DCourses X= 900 mm Y= 520 mm Z= 300 mmDiamètre du plateau : Ø 255 mmDimension pièce maxi : Ø 255 x 250 mmVitesse de rotation Axes A et C : 25 tr/minDistance nez de broche / plateau : 30 à 540 mmDistance centre broche / colonne : 958 mmCône de broche : BT40Vitesse de rotation de la broche : 12 000 tr/minMagasin à bras / 24 outils
