Broches de fixation filetées en acier ou en acier inoxydable

Systèmes de positionnement et serrage

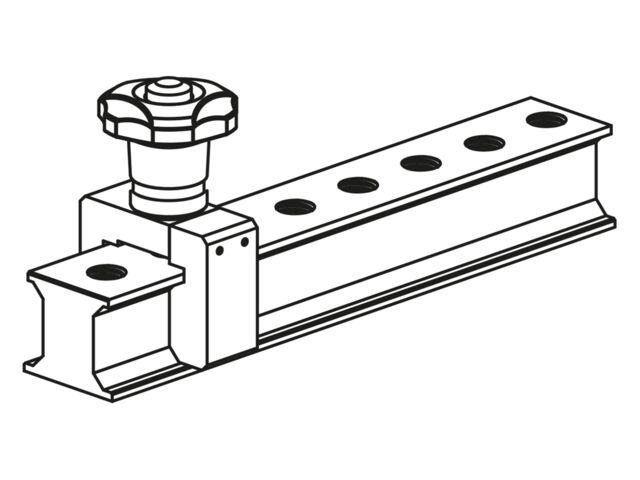

“ Les broches de fixation filetées servent à fixer, relier et serrer rapidement et facilement des composants. ”

Demander un devis

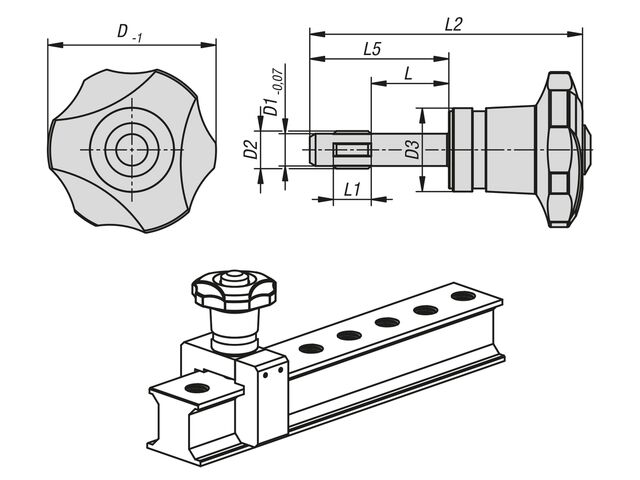

Un appui sur le bouton-pression permet de déverrouiller les segments filetés et d’insérer la broche de fixation filetée dans le taraudage ou de l’en retirer. Lorsque le bouton-pression est relâché, les segments filetés se verrouillent en toute sécurité.

Couple de serrage max. 5 Nm.

La condition préalable à toute utilisation est un taraudage compatible et un matériau d’une résistance adaptée.

Protection contre la corrosion.

Force de cisaillement double section (F) = S · τ aB max.

Les données relatives à la force de cisaillement correspondent à la charge de rupture théorique.
Il s’agit de valeurs indicatives sans engagement, qui ne tiennent pas compte des facteurs de sécurité et excluent toute responsabilité. Les valeurs indiquées sont fournies à titre d’information uniquement et ne constituent pas une garantie légale des propriétés.

Les valeurs de charge ont été calculées conformément à la norme DIN 50141.
Ces valeurs s’appliquent uniquement aux applications à l’état enfiché (sans couple appliqué).
Chaque utilisateur doit déterminer au cas par cas si la broche de fixation filetée est adaptée à l’application concernée.

Les différents matériaux avec lesquels les broches de fixation filetées sont utilisées, les conditions climatiques ainsi que l’usure peuvent influer sur les valeurs définies.

Caractéristiques

Tige en acier ou en acier inoxydable. Poignée en thermoplastique. Élément fileté en acier inoxydable 1.4542. Bouton-pression en aluminium. Ressort en acier inoxydable.
