“ - Usinage polyvalent
- Grande capacité de tournage
- Utilisation intuitive ”
Demander un devis
Recevoir de la documentationContacter le fournisseur
Le tour à métaux conventionnel ARROW T205Gx1000/1500 est conçu pour les travaux d’usinage exigeants en mécanique générale. Sa construction et ses capacités de tournage répondent aux besoins des ateliers travaillant sur des pièces de grandes dimensions. Il convient notamment aux applications nécessitant des prises de passe importantes et un couple élevé à la broche.
Avec une hauteur de pointe de 205 mm, le tour conventionnel accepte jusqu’à 410 mm de diamètre au-dessus du banc, 224 mm au-dessus de la coulisse transversale et 640 mm dans le rompu. La distance entre pointes de 1000 ou 1500 mm permet d’adapter la machine à différentes longueurs de pièces. Le banc de 300 mm de largeur assure une base adaptée aux opérations d’usinage lourdes.
La broche présente un alésage de 58 mm et fonctionne de 25 à 2000 tr/min avec 12 vitesses. Son nez CAMLOCK D1-6 et son cône CM6 facilitent l’utilisation des équipements de serrage adaptés. Le moteur de broche développe 5,5 kW sous alimentation triphasée 380 V. Les avances longitudinales s’étendent de 0,093 à 5,1 mm/tr, tandis que les avances transversales vont de 0,042 à 2,352 mm/tr.

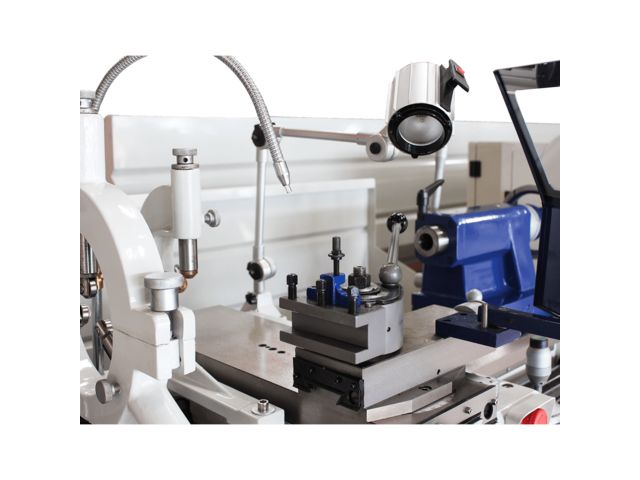

Le tour à métaux ARROW intègre également une coulisse transversale avec 285 mm de course et un petit chariot de 128 mm. La tourelle Multifix type B2 orientable à ±45° facilite le positionnement de l’outil. Le fourreau de contrepointe possède une course de 120 mm et un cône Morse CM4.
Cette configuration permet d’aborder le tournage de pièces de grandes dimensions dans différents environnements de mécanique générale. Les capacités de filetage métrique et Whitworth élargissent les possibilités d’usinage et favorisent une utilisation polyvalente en atelier.
Hauteur des pointes (mm) : 205Diamètre de passage max sur le banc (mm) : 410 Diamètre de passage max sur la coulisse transversale (mm) : 224Distance entre-pointe (mm) : 1000 ou 1500Alésage de broche (mm) : 58 Type de cône de broche : CM6Plage de vitesse de rotation (trs/min) : 25 à 2000Plage d'avances X/Z, plage de filetages métriques et filetages WithworthCourse max longitudinale (mm) : 700 ou 1100Contre-pointe (Type de cône/diamètre/course) (mm) : CM4 / 60 / 130
