“ Excellent rapport qualité prix
Machine disponible en stock
Machine fournie avec une multitude d'équipements
Machine contrôlée avec un essai d'usinage avant livraison
Machine intuitive et polyvalente ”
Demander un devis
Recevoir de la documentationContacter le fournisseur
Ce tour conventionnel ARROW T150Gx750 assure le tournage, le dressage, le chariotage et le filetage de pièces métalliques et synthétiques. Conçu pour combiner compacité, ergonomie et polyvalence, cet équipement s'intègre parfaitement dans les ateliers de maintenance, les départements de prototypage et les centres de formation technique. Sa mise en œuvre rapide permet de réaliser des opérations unitaires ou des petites séries sans nécessiter de programmation complexe.
L'architecture mécanique s'appuie sur une structure robuste offrant une hauteur de pointe de 150 mm et une distance entre pointes de 750 mm. Le banc autorise un diamètre admis au-dessus du banc de 300 mm ainsi qu'un diamètre admis au-dessus de la coulisse transversale de 178 mm. Cette capacité géométrique permet la prise en charge d'un large éventail de composants cylindriques, assurant une rigidité élevée pour limiter les vibrations lors des passes de d'ébauche.
La cinématique d'entraînement est animée par un moteur asynchrone d'une puissance de 1,5 kW (400V - 50Hz) délivrant 18 vitesses de broche de 65 à 1810 tr/min. La Broche possède un alésage de broche de 38 mm et un cône de broche CM5, facilitant le passage de barres de diamètre intermédiaire. Le système propose des avances longitudinales de 0,078 à 1,044 mm/tr et des avances transversales de 0,018 à 0,238 mm/tr pour ajuster précisément l'état de surface.

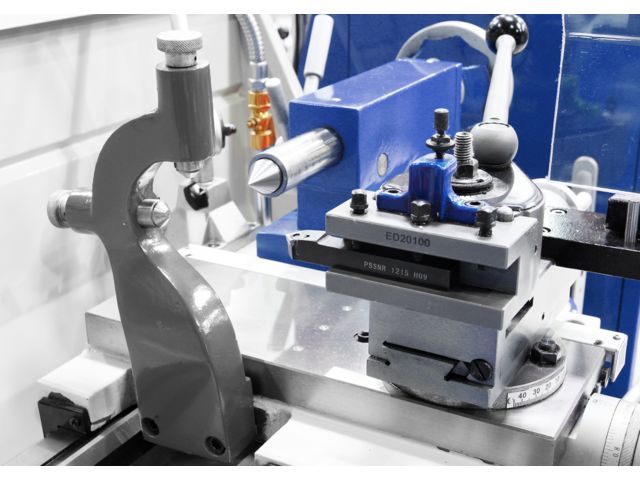

Ce tour parallèle mécanique intègre des fonctionnalités complètes pour exécuter 32 pas de filetage métrique de 0,45 à 10 mm et 20 pas de filetage Whitworth de 2,25 à 40 tpi. La précision des réglages s'appuie sur la course de la coulisse transversale de 160 mm, la course du petit chariot de 76 mm et la course du fourreau de contrepointe de 100 mm équipée d'un cône morse CM3. C'est une solution fiable pour optimiser le budget d'équipement.
Hauteur des pointes : 150 mmDiamètre de passage Max sur le banc : 300 mmDiamètre de passage max sur la coulisse transversale : 178 mmDistance entre-pointe : 750 mmAlésage de broche : 38 mmType de cône de broche : CM5Plage de vitesse de rotation : 65 à 1810 Trs/min (18 vitesses)Vitesses d’avances longitudinales : 0.078 à 1.044 mm/tr / transversales : 0.018 à 0.238 mm/trCourse de la coulisse transversale : 160 mmCône morse de la contrepointe : CM3
