Table croisée intégrée XYZ série TTA haute performance de IAI

“ Charge max. pouvant atteindre 15kg, Vitesse pouvant aller jusqu’à 1 200 mm/s, Contrôleur intégré pour une mise en œuvre plus aisée. ”

Demander un devis

Présentation

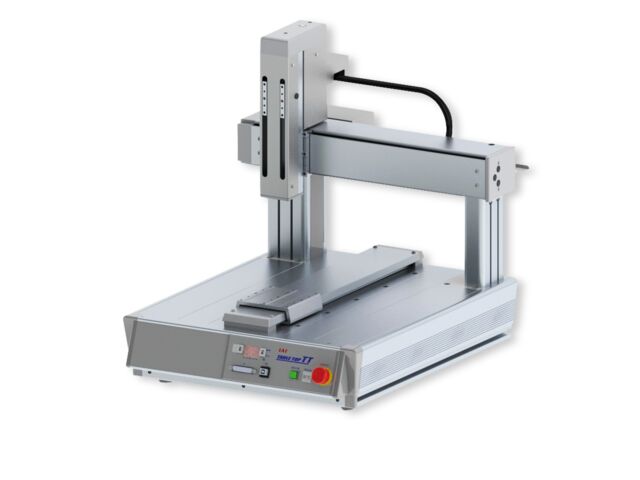

Découvrez la nouvelle gamme de tables croisées, avec électronique intégrée, série TTA d’IAI : plus performante et compacte.
Sa charge maximale peut atteindre jusqu’à 15kg (30kg sur l’axe des X pour certains modèles), avec une vitesse pouvant aller jusqu’à 1 200 mm/s pour les axes X et Y. En ce qui concerne la programmation, un nombre de 255 programmes est possible avec à chaque fois 30000 positions. Le pilotage peut se faire par entrées/sorties (avec possibilité d’extension jusqu’à 48 I/O) ou par bus de terrain. A noter que bon nombre de modèles sont disponibles puisque la gamme de courses possible s’étend désormais à 500 x 450 mm.
Enfin, un quatrième axe rotatif est proposé, il s’adapte à l’extrémité de l’axe Z.

Pour rappel, les séries TT et TTA sont des tables 2 ou 3 axes qui intègrent dans leur plateau toute l’électronique. Le contrôleur intégré permet de réaliser tous types de mouvement y compris des interpolations circulaires.

Plus de renseignements sur nos tables croisées sur notre site internet rosier.fr

Caractéristiques

Système « Plug and Play » Jusqu'à 4 axes Très compacte Contrôleur intégré Installation simplifiée Répétabilité +/- 0,01 mm, +/- 0,005 sur modèle à codeur absolu Vitesse sur axe X et Y, jusqu’à 800 mm/s pour les modèles standards, jusqu’à 1200mm/s sur les modèles hautes performances Disponible en version portique ou cantilever Transmission par vis à billes de précision Course de 500 x 500 x 150mm
