Système de mesure du profil, l'épaisseur & position | profileGAUGE C.ODC

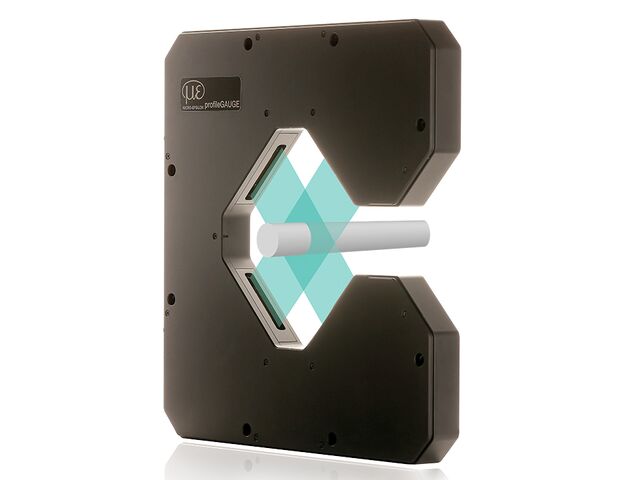

Le profileGAUGE est un système de capteurs de haute précision pour la mesure bi-axiale du profil, de l'épaisseur et de la position des fils fins et des matériaux ronds. Il a été spécialement développé pour les tâches de mesure en ligne dans les processus industriels et convainc par sa très grande précision, sa facilité d'intégration et sa sécurité maximale des processus. Deux micromètres optiques optoCONTROL ODC2700 sont prémontés en disposition X et mesurent l'objet à mesurer simultanément sur deux axes. Les valeurs exactes de diamètre, de contour et de position sont ainsi enregistrées de manière fiable, même à des vitesses de processus élevées.

La facturation et le traitement ultérieur par le client des valeurs statistiques des deux axes peuvent être effectués individuellement par la commande ou par un système d'évaluation supérieur. Le profileGAUGE s'intègre ainsi parfaitement dans les concepts de qualité et de régulation existants. La connexion s'effectue confortablement via des interfaces Industrial-Ethernet. En outre, les protocoles standard tels que TCP, UDP et FTP sont pris en charge. Cela assure une intégration simple dans les systèmes de bus existants ainsi qu'une communication fiable avec les systèmes de commande.


Mesure précise du diamètre à partir de 30 µm

Les systèmes profileGAUGE détectent les diamètres à partir de 30 µm - ce qui en fait un système idéal pour la mesure précise de fils très fins et de très petits profils ronds, même avec des matériaux sensibles et des vitesses de processus élevées.

La correction active de l'inclinaison constitue à cet égard un avantage décisif. L'évaluation intelligente détecte les inclinaisons de l'objet à mesurer. Les contrôleurs internes adaptent automatiquement la valeur mesurée à l'inclinaison respective - et donc à l'orientation réelle - de la cible. Cela permet d'éviter efficacement les écarts de mesure dus aux inclinaisons - en particulier dans les processus de production dynamiques. La correction de l'inclinaison fonctionne sur la fréquence de mesure complète de 5 kHz et est disponible pour les programmes de mesure du diamètre extérieur, du fil et du contour.

Vitesse de mesure élevée sur tous les objets à mesurer

Les résultats de mesure précis peuvent être émis à une fréquence de mesure allant jusqu'à 5 kHz. Les micromètres puissants intégrés de la série ODC2700 conviennent en outre aux tâches de mesure les plus diverses, sont pratiquement indépendants de la surface et présentent une grande insensibilité aux influences perturbatrices, comme la lumière parasite.


Détection intelligente de l'encrassement pour une sécurité de fonctionnement maximale

Les systèmes profileGAUGE disposent d'une analyse de données intégrée en temps réel qui détecte et compense à temps les encrassements de l'optique. Cela permet d'éviter les falsifications du résultat de mesure et d'empêcher les pannes ou les dysfonctionnements du micromètre - pour une sécurité de production continue et des valeurs de mesure fiables.

Le système fournit des informations sur le degré d'encrassement sur demande - par exemple lors des intervalles de maintenance planifiés. Les données sont facilement mises à disposition via les interfaces intégrées et permettent une maintenance prédictive. L'évaluation intelligente détecte même les plus petites salissures, aussi bien sur les vitres que dans la trajectoire du faisceau. Les plus petites particules de poussière ou les éclaboussures d'huile, invisibles à l'œil nu, sont ainsi détectées de manière fiable.

Trois caractéristiques de l'encrassement peuvent être affichées :


• Propre : aucun encrassement n'a été détecté dans l'ensemble de la plage de mesure
• Limité : L'encrassement détecté se trouve dans la zone ignorée
• Encrassé : Un encrassement a été détecté dans la zone concernée

Variantes pour une protection étendue

Pour une utilisation dans des environnements industriels exigeants, la profileGAUGE peut être commandée avec des accessoires de protection supplémentaires. La précision est ainsi maintenue durablement, même dans des conditions difficiles. Dans des conditions environnementales difficiles, le verre de protection permet de ne pas endommager l'optique des micromètres. L'adaptateur d'air de rinçage est utilisé pour dégager le trajet du faisceau de LED. Ainsi, la poussière, les particules ou autres corps étrangers sont activement soufflés avant qu'ils ne se déposent sur les composants optiques ou n'influencent le résultat de la mesure.
