“ - Repérage facilité des fils, même après raccordement
- Remplacement des plaquettes simple pour gagner du temps
- Identification claire pour réduire les erreurs de maintenance ”
Demander un devis
Recevoir de la documentationContacter le fournisseur

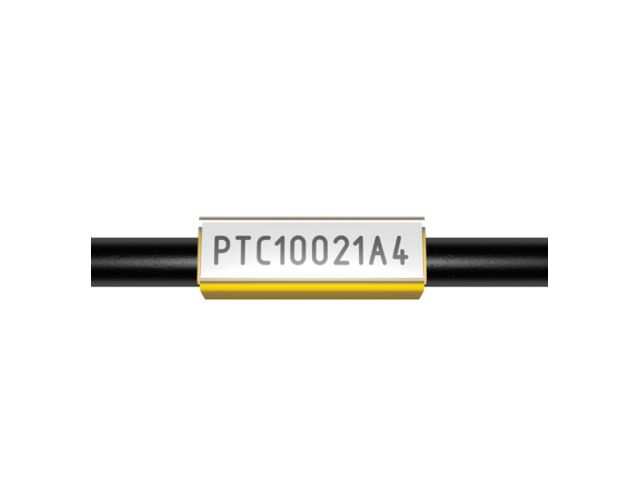

Le support ouvert de repérage PTC Partex facilite l’identification des fils et des câbles dans les installations électriques industrielles. Sa conception permet de le clipser directement sur un conducteur déjà raccordé. Les crochets rigides assurent son maintien tout en permettant de le repositionner si nécessaire. Le montage reste ainsi possible avant ou après le câblage, notamment lors d’opérations de maintenance ou de modification d’une installation.
Chaque support de marquage pour fils intègre une poche transparente destinée aux plaquettes PFC et PP. Une simple pression permet d’insérer la plaquette, qui reste en place une fois la poche relâchée. Ce système facilite le remplacement des repères et contribue à limiter les erreurs d’identification. Les plaquettes PFC peuvent être imprimées avec la machine MK3 et le logiciel WinSign. Les modèles PP sont compatibles avec les imprimantes MK8, MK9 et MK10.

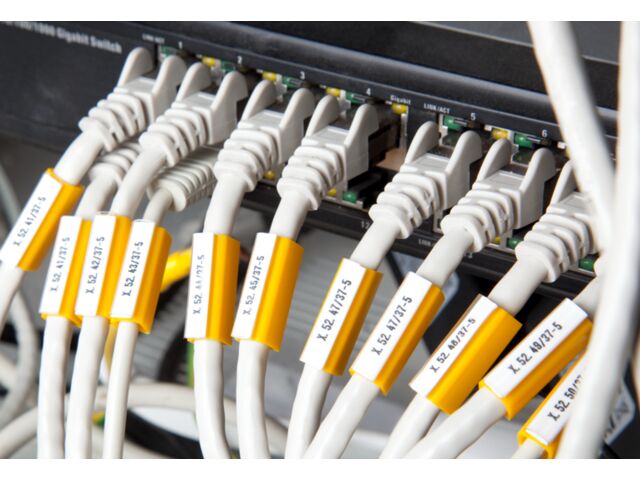

La gamme PTC s’adapte aux fils et câbles de 2,4 à 7,2 mm de diamètre, correspondant à des sections de 0,4 à 10 mm². Les longueurs disponibles sont de 15, 21 et 30 mm, selon les références. Les modèles PTC10015A, PTC20015A, PTC30021A et PTC50030A illustrent les différentes configurations dimensionnelles. Les supports sont proposés en jaune ou en blanc pour faciliter le repérage visuel dans les armoires électriques et les équipements industriels.
Le profilé est réalisé en PVC rigide, associé à une poche en PVC souple transparent. Les matériaux sont exempts de cadmium et de silicone. Le support résiste à des températures de -40 °C à +60 °C, avec des pointes jusqu’à +90 °C, et satisfait à la classe d’inflammabilité UL 94 V-0. Pour assurer une bonne tenue, il est recommandé que le support entoure au moins 70 % du conducteur. Cette solution contribue à fiabiliser le repérage et à faciliter les interventions sur les installations électriques.
Gamme : PTCMarque : PartexFonction : support ouvert de marquage pour fils et câblesDiamètre des conducteurs : 2,4 à 7,2 mmSections compatibles : 0,4 à 10 mm²Longueurs disponibles : 15, 21 et 30 mmMatériaux : PVC rigide et PVC souple transparentColoris : jaune ou blancTempérature d’utilisation : -40 °C à +60 °C, pointes jusqu’à +90 °CRéférences : PTC10015A, PTC20015A, PTC30021A, PTC50030A
