“ - Montage simplifié pour accélérer les opérations de câblage
- Plaquette protégée et maintenue pour une identification durable
- Repérage lisible facilitant le contrôle et la maintenance ”
Demander un devis
Recevoir de la documentationContacter le fournisseur

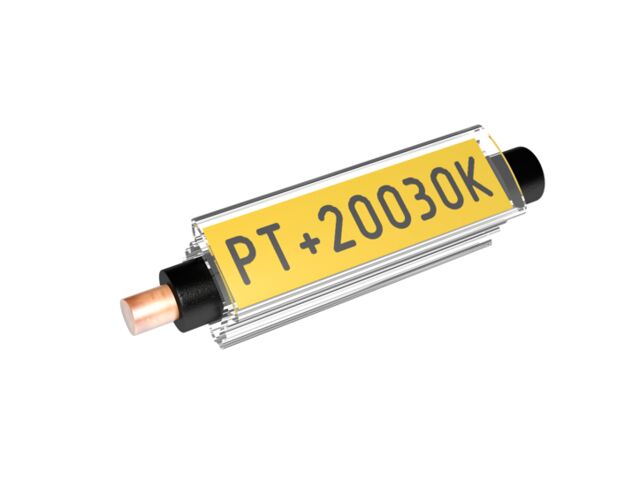

Les supports fermés de repérage PT+ Partex permettent d’identifier les fils et câbles dans les installations électriques industrielles. Leur poche ovale reçoit des plaquettes de marquage PFC ou PP, maintenues en place et protégées contre les manipulations. Le manchon se pose sur le conducteur avant le raccordement, tandis que la plaquette peut être insérée avant ou après son installation. Cette configuration facilite le câblage et les opérations de maintenance.
Le profil souple en forme de soufflet réduit de 50 % la friction au montage. Il simplifie l’enfilage et accélère les opérations répétitives en atelier. La transparence du support préserve la lisibilité des informations et facilite le contrôle des circuits. Les plaquettes PFC sont imprimables avec la machine MK3 et le logiciel WinSign. Pour les étiquettes PP, les imprimantes MK8, MK9 et MK10 sont compatibles.
Fabriqués en PVC souple transparent sans cadmium ni silicone, les supports PT+ fonctionnent entre -30 °C et +60 °C, avec des pointes jusqu’à +90 °C. Leur classement d’inflammabilité est UL 94 V-0. Ils résistent aux UV, avec une tenue extérieure testée pendant un an dans le sud de la Suède, ainsi qu’à différents produits chimiques selon le programme Partex. L’acide de batterie constitue toutefois une exception.
La gamme couvre des conducteurs de 1,3 à 22 mm de diamètre, correspondant à des sections de 0,25 à 150 mm². Les longueurs de manchon s’échelonnent de 12 à 30 mm. Les références PT+-02012, PT+10012, PT+20012 et PT+30012 correspondent aux formats de 12 mm, tandis que le PT+40030 appartient aux formats de 30 mm. Le choix du modèle dépend du diamètre du câble et de la plaquette utilisée. Les conditionnements varient de 50 à 200 pièces par sachet selon la référence.
Gamme : PT+ PartexMatériau : PVC souple transparent, sans cadmium ni siliconeDiamètres compatibles : de 1,3 à 22 mmSections de conducteurs : de 0,25 à 150 mm²Longueurs des manchons : de 12 à 30 mmPlaquettes compatibles : PFC et PPTempérature d’utilisation : de -30 °C à +60 °C, avec pointes jusqu’à +90 °CInflammabilité : UL 94 V-0Impression : MK3 avec WinSign pour les PFC ; MK8, MK9 et MK10 pour les PPConditionnement : sachets de 50, 100 ou 200 pièces selon la référence
