Système Mobius - Mesure de déplacements par vidéo 3D temps réel haute précision Imetrum

Mesure 3D sans contact

“ Conception robuste adaptée au milieu industriel, Mesures précises jusqu'à moins de 0,1 µm, Temps réel à jusqu'à plus de 300Hz, ... ”

Demander un devis

Le système Mobius d’Imetrum constitue une solution de mesure 3D sans contact alliant précision extrême et simplicité d’utilisation. Grâce à la technologie de corrélation d’images Video Gauge 6 installée sur un contrôleur ultra-performant, Mobius capture en temps réel les positions, déplacements et rotations de plusieurs points cibles à la surface d'un objet placé dans son volume de travail. Le logiciel intègre la synchronisation de volumes de mesure multiples au sein d’un référentiel de coordonnées unique, ainsi qu’une fonction exclusive de compensation du mouvement d'objet solide. Conçu pour s’adapter aux environnements industriels les plus exigeants, Mobius offre une robustesse mécanique inégalée et une mise en service rapide permise par la livraison d'optiques étalonnées et prêtes à mesurer dès leur mise sous tension.

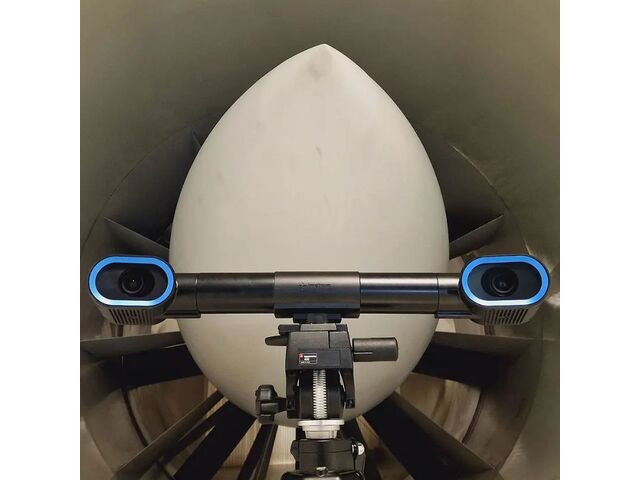

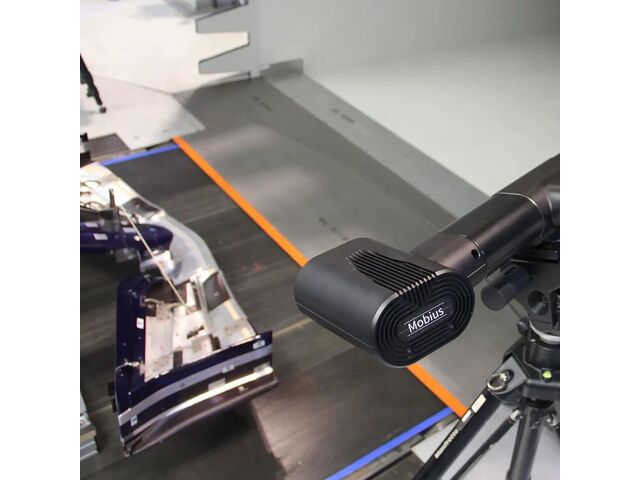

Avec une résolution inférieure à 0,1 µm et une fréquence d’acquisition pouvant atteindre 300 Hz, Mobius fournit la sortie de données la plus riche du marché des systèmes de DIC 3D. Il élimine les contraintes des capteurs traditionnels (LVDT, DTI, EDM, codeurs, trackers lasers, palpeurs, potentiomètres) en garantissant des mesures sans interaction physique avec l’objet testé. Idéal pour les essais de déformation en soufflerie ou en laboratoire mécanique, il permet d’analyser les structures de génie civil, des composants aéronautiques, automobiles ou équipements sportifs à distance et en toute fiabilité. Mobius constitue ainsi l’alternative la plus performante pour tout projet requérant une mesure 3D en temps réel, précise et sans compromis.

Caractéristiques

Mesure sans contact temps réel & post-traitement Mesures multiples : Positions, Déplacements, Distances, Déformations, Rotations et LVDTs Cartographies de déformation 3D Prise en charge des mouvements de corps rigides Volumes de mesure multiples avec système de coordonnées unifiées Validation d'étalonnage automatique

Télécharger la fiche technique complète

Domaines d'application

Toute l'industrie Automobile, Aéronautique, Ferroviaire Test de composants et sous-ensembles Comportement statique et dynamique des matériaux et structures Validation de modèles EF et corrélation CFD
