“ - Identification claire des fils pour réduire les erreurs de câblage
- Maintien fiable des repères pendant les manipulations
- Lecture facilitée lors du montage et de la maintenance ”
Demander un devis
Recevoir de la documentationContacter le fournisseur

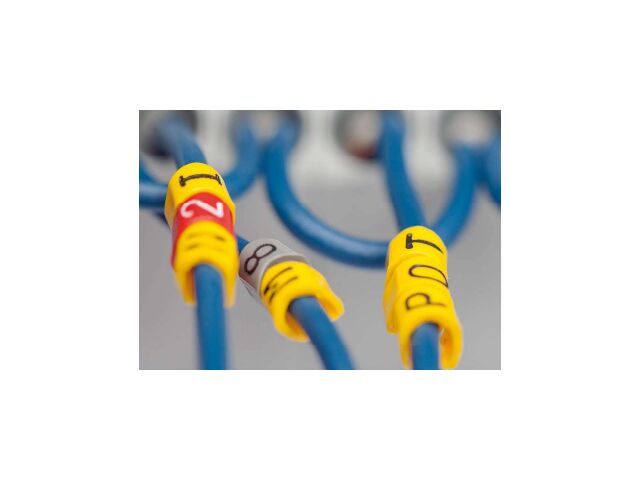

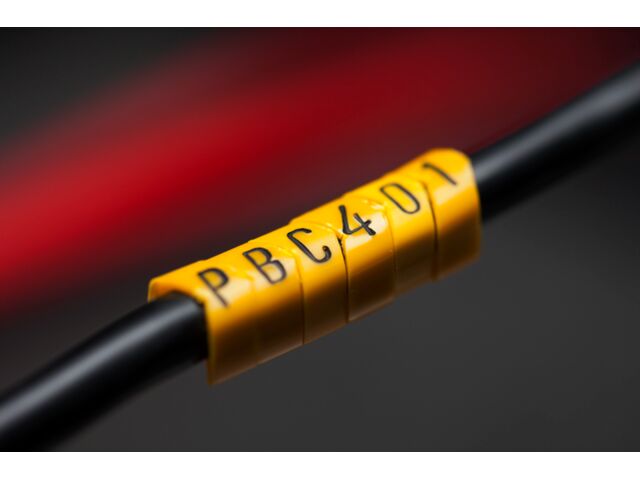

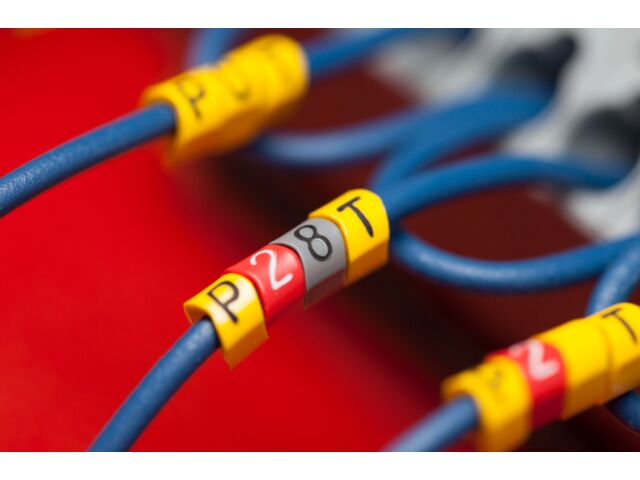

Les repères unitaires fermés PA Partex servent à identifier les fils et conducteurs dans les opérations de câblage industriel. Ils permettent d’associer un code alphanumérique ou un caractère spécial à chaque conducteur afin de faciliter le montage, le contrôle des connexions et les interventions de maintenance. Leur utilisation contribue à réduire les erreurs de repérage et à améliorer la lisibilité des installations électriques.

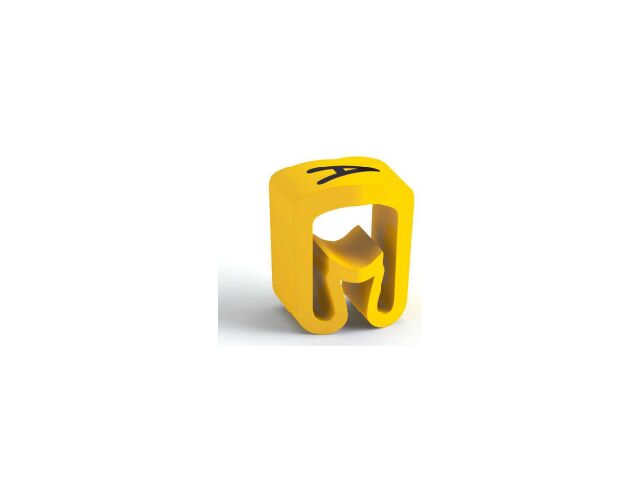

Leur profil à effet ressort assure un ajustement sur le fil et une bonne tenue pendant les manipulations. Ces bagues de marquage se montent par enfilage avant le raccordement des conducteurs. Elles conviennent ainsi à la préparation de faisceaux, à l’assemblage d’armoires électriques et aux opérations répétitives en atelier. Des aiguilles de montage compatibles facilitent le préchargement et la pose des repères, avec un gain de temps lors du traitement de séries importantes.
Fabriqués en PVC souple sans cadmium ni silicone, les repères PA sont conçus pour une utilisation dans des environnements industriels soumis à des variations de température. Leur plage d’emploi s’étend de -30 °C à +60 °C, avec des pointes jusqu’à +90 °C. Le marquage à chaud permet d’identifier les conducteurs avec des caractères alphanumériques et spéciaux. La gamme comprend 10 couleurs pour organiser visuellement les circuits selon les besoins de l’installation.
Les différents modèles couvrent des conducteurs de 1,3 à 16 mm de diamètre extérieur, correspondant à des sections de 0,2 à 70 mm² selon la référence. Les longueurs disponibles sont de 3, 4 ou 6 mm. La gamme présente une classification d’inflammabilité UL 94 V-0 et une résistance aux UV, aux produits chimiques et au vieillissement évaluée selon les essais Partex. Pour les installations nécessitant une composition sans halogène, la variante PAZ constitue une alternative. Ces repères s’utilisent en électrotechnique, ainsi que dans les installations pneumatiques et hydrauliques.
Désignation : repère fermé à composerGamme : PA Partex ; version sans halogène disponible sous la référence PAZMatière : PVC souple, sans cadmium ni siliconeCouleurs : 10 couleurs selon les codes couleurs internationauxCaractères : alphanumériques et caractères spéciauxProcédé d’impression : marquage à chaudTempérature d’emploi : de -30 °C à +60 °C, avec pointes jusqu’à +90 °CInflammabilité : UL 94 V-0Résistance aux UV : tenue extérieure annoncée pendant un an dans le sud de la SuèdRésistances complémentaires : produits chimiques, vieillissement et température selon le programme Partex
