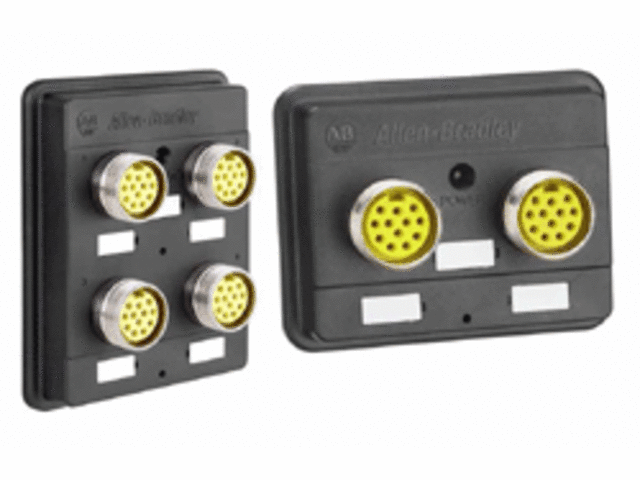

Modules mixtes PanelConnect

Les modules mixtes PanelConnect sont utilisés lorsque les dispositifs d'entrée et sortie sont situés réciproquement dans la même zone sur une machine de process. Les caractéristiques de joint à auto-scellement du module mixte permettent aux dispositifs de maintenir leur classification IP65 et NEMA 4/4X tout en proposant une solution ne nécessitant aucun outil pour la connexion d'entrées et de sorties d'automate vers des dispositif de terrain tels que des systèmes convoyeurs.

Le côté entrée d'un module mixte PanelConnect accepte deux câbles standard précâblés. Un câble est connecté à un module d'entrée automate à 16 points tandis que le second câble est connecté à un module de sortie correspondant à 16 points. Le module alimente quatre entrées et quatre sorties pour chacun de ses quatre connecteurs sur le terrain. Ceci permet à quatre entrées et quatre sorties d'être accessibles à chacun des plots d'expansion à huit points.
