Interrupteur Mural Va-et-Vient Double Encastré 10A 250V - Noir

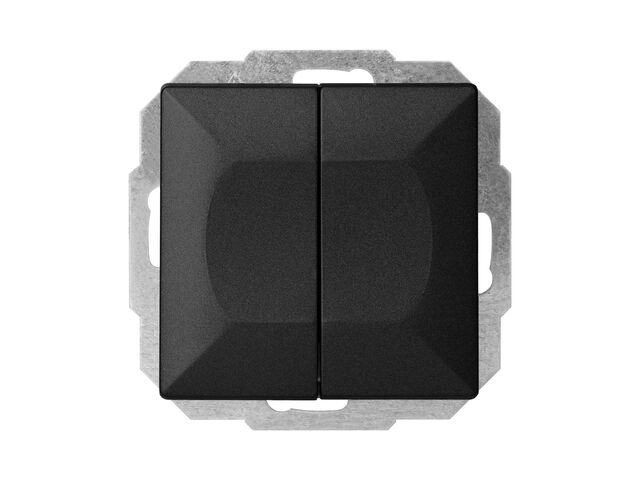

Interrupteur Mural Va-et-Vient Double Encastré 10A 250V - Noir Équiper une circulation de deux commandes doubles sans encombrer la cloison : ce mécanisme réunit deux va-et-vient (commande d'un même circuit depuis deux points distincts) indépendants dans un poste d'encastrement unique, derrière un plastron noir mat de 8,1 x 8,1 cm. Son calibre de 10 A sous 250 V répond aux départs d'éclairage rencontrés en tertiaire comme en résidentiel. Détails techniques Fonction : deux va-et-vient indépendants sur un même mécanisme Organes de commande : deux bascules Intensité assignée : 10 A Tension assignée : 250 V Fréquence du réseau : 50 Hz Encombrement : 8,1 x 8,1 x 1,4 cm (81 x 81 x 14 mm) Profondeur du mécanisme : 2,7 cm (27 mm) Boîtier d'encastrement requis : 2,7 cm de profondeur au minimum Corps et plastron : thermoplastique Finition : laquage mat Teinte : Noir Étanchéité : IP20, réservé aux locaux intérieurs secs Pose : encastrée, blocage par griffes ou par vis Sections raccordables : 0,75 à 2,5 mm² Fonctionnalités Deux circuits pilotés séparément depuis un poste d'encastrement unique, ce qui libère de la place dans la cloison Chaque bascule possède son propre jeu de contacts et se manœuvre depuis deux emplacements opposés Bornes automatiques : le conducteur se pousse jusqu'au fond de la borne, sans vis à serrer Déconnexion possible sans détérioration de la borne, avec des conducteurs rigides ou souples de 0,75 à 2,5 mm² Griffes escamotables et platine de fixation rigidifiée pour une tenue stable dans les boîtiers du commerce Installation Consignez le départ au tableau de répartition avant toute intervention sur le mur ou la dépose d'un appareil existant. Un double va-et-vient fonctionne toujours par paire : un second mécanisme identique se pose au point de commande opposé, chaque circuit étant relié par ses deux navettes (fils qui relient les deux interrupteurs entre eux). Amenez la phase sur la borne commune de la première bascule, raccordez ses deux navettes sur les contacts prévus, puis reproduisez le même schéma sur la seconde bascule. Dénudez les conducteurs sur une dizaine de millimètres et poussez-les jusqu'en butée dans les bornes automatiques. Engagez ensuite le mécanisme dans un boîtier d'au moins 2,7 cm de profondeur, bloquez-le par les griffes ou par les vis, contrôlez l'aplomb puis clipsez la plaque de finition 1 à 5 emplacements. Où utiliser cet interrupteur double va-et-vient ? Circulations et couloirs de bureaux : commande aux deux extrémités, sur deux rangées de luminaires Cages d'escalier d'immeuble : allumage au départ des marches, extinction à l'arrivée du palier Locaux commerciaux : éclairage général et éclairage d'accentuation repris depuis la réserve et depuis la caisse Ateliers et locaux techniques : commande à la porte et au fond du volume, sur deux zones distinctes Parkings couverts et sous-sols tertiaires : deux circuits d'éclairage commandés à chaque accès
