Prescale MW et Prescale MS - Films de mesure de pression Fujifilm de 10 à 50 MPa

Autres mesures de pression

“ Les films Prescale accélèrent diagnostics R&D, réglages de Qualité et vérification de Maintenance dans des environnements variés : packaging, imprimerie, automobile, énergies, et bien d’autres. ”

Demander un devis

Présentation

Les films Prescale MW et MS "Medium Pressure" permettent de mesurer des pressions de contact comprises entre 10 et 50 MPa avec une lecture rapide et fiable. Issus d’une gamme de 9 films indicateurs, ces “films Fuji” (ou papiers pression) se distinguent par leur construction : Prescale MS est un film 2‑en‑1 réunissant, sur un même substrat, le colorant sensible et le révélateur, tandis que Prescale MW, comme toutes les références Prescale se terminant par “W”, est bi‑composants. Les deux versions délivrent des résultats équivalents; la différence se joue sur le conditionnement et le mode de mise en œuvre. MS est proposé en rouleaux de 270 mm × 10 m (épaisseur 200 µm) et en packs de 5 feuilles; MW est disponible en rouleaux uniquement. Dans la gamme, les seuils mini et maxi varient selon le type de film, mais MS/MW couvrent 10–50 MPa. Solution économique à usage unique, Prescale est disponible rapidement et s’intègre facilement à tout protocole de contrôle.

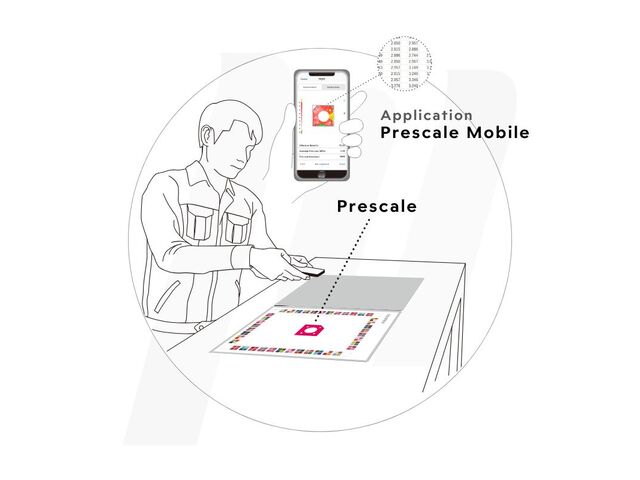

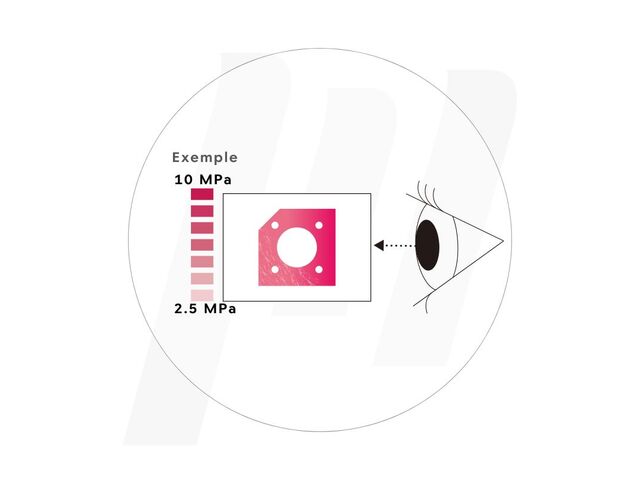

La mise en œuvre est simple et répétable: il suffit de découper le film aux dimensions de la zone à analyser, de l’interposer puis d’appliquer l’effort. Au‑delà de 10 MPa, les microcapsules d’encre contenues dans le substrat se rompent et laissent une empreinte dont l’intensité révèle la quantité de pression et sa distribution. La lecture peut être réalisée visuellement via l’abaque fourni, ou par numérisation avec un scanner compatible et le système d’analyse Prescale Mobile, disponible séparément, pour une interprétation automatique avec une précision typique de ±10 %.

Caractéristiques

Film de mesure de pression découpable Etendue de mesure Prescale MS / MW : 10 à 50 MPa Précision +/-10% Conditionnement rouleau 270 mm x 10 m Conditionnement feuille (5) : 270 x 200 mm
