Film de mesure de pression Fujifilm Prescale

Autres mesures de pression

Ce produit est temporairement indisponible.
Pensez à consulter nos offres similaires.

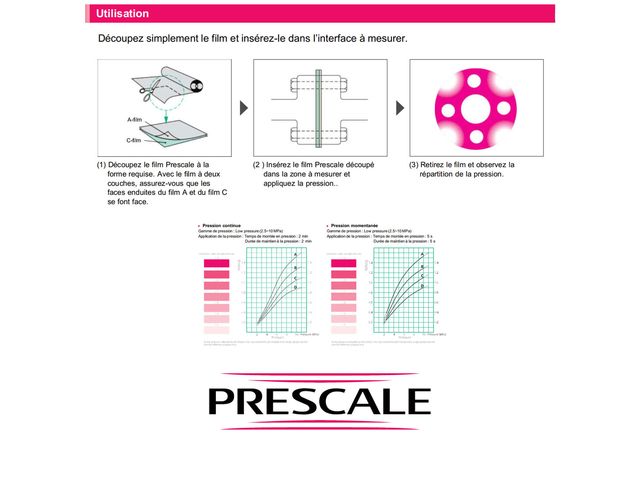

“ L'utilisation du film de mesure Prescale est très simple : 1 - Découpez le film 2 - Appliquez la pression 3 - Observez l'empreinte Evaluez ensuite la pression en comparant l'intensité de la coloration avec l'abaque fourni ou en utilisant le système de mesure dédié FPD-8010E. ”

Faire une demande

Le film de mesure Precale de Fujifilm, parfois appelé "papier Fuji" ou "papier pression", imprime l'empreinte de pression du contact entres les surfaces où il est placé. Il est une solution économique et rapide de cartographie des pics de pression d'interface.

Principe de Mesure

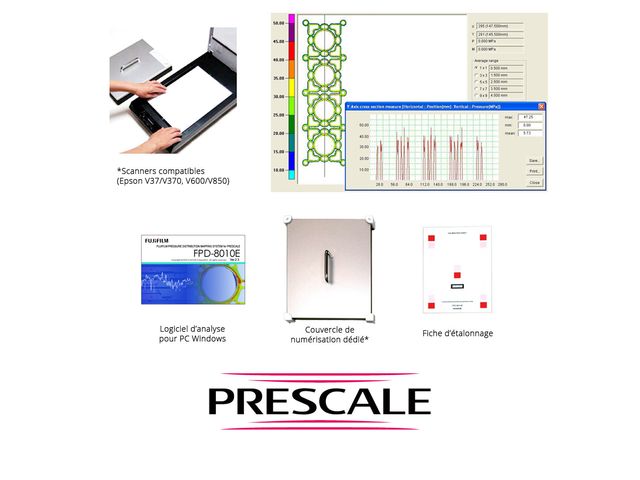

Prescale contient des micro-capsules de colorant qui explosent et libèrent leur couleur lors de la mise en charge du papier. L'image du contact obtenue révèle la répartition des efforts de contact et l'intensité des pressions par la densité de la coloration. La mesure peut être réalisée visuellement par comparaison à l'abaque de référence ou à l'aide d'un système d'analyse spécifique pour PC afin d'obtenir plus de précision.

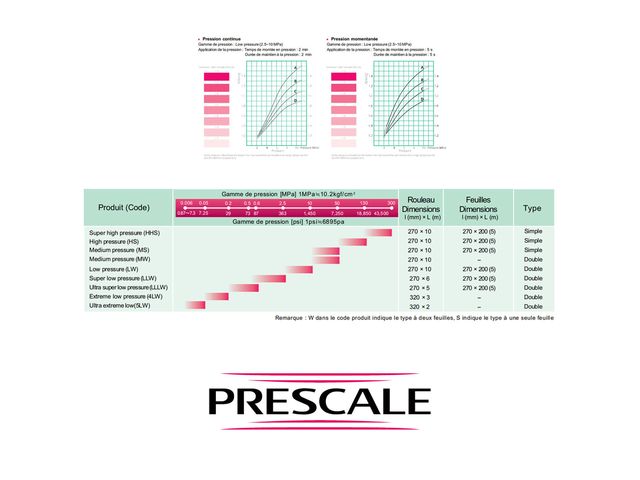

Les films de mesure de pression sont disponibles en feuilles "Pressheet" ou en rouleaux "Prescale". 9 gammes de mesure sont proposées afin de répondre à une grande variété d'applications de contrôle qualité, R&D, réglages machines, etc.

Gammme 5LW : 0,006 à 0,05 MPa
Gammme 4LW : 0,05 à 0,2 MPa
Gammme LLLW : 0,2 à 0,6 MPa
Gammme LLW : 0,5 à 2,5 MPa
Gammme LW : 2,5 à 10 MPa
Gammme MW : 10 à 50 MPa
Gammme MS : 10 à 50 MPa
Gammme HS : 50 à 130 MPa
Gammme HHS : 130 à 300 MPa

Caractéristiques

Mesure et cartographie de pression simple, rapide et économique Conditionnement en rouleaux et packs de 5 feuilles (suivant gamme) Etendue de mesure : 0,05 à 300 MPa (divisé en 9 gammes : 5LW 4LW, LLLW, LLW, LW, MW, MS, HS, HHS) Epaisseur : 90 ± 5 µm (gammes Précision : ± 10 % Analyse visuelle ou par logiciel dédié (système FPD-8010E)

Télécharger la fiche technique complète

Domaines d'application

Toute l'industrie Energies, Hydrogène, Batteries Automobile, Aéronautique, Ferroviaire Matériaux, Structures, Assemblages Packaging, Ergonomie

Exemples demandes

19/05/2025

Demande de devis sur un film de mesure de pression.
