Colliers DIN 3015 partie 2 série lourde avec surface intérieure nervurée, avec précontrainte

  Colliers de la série lourde conformes à la norme DIN 3015-2 avec surface intérieure nervurée, avec précontrainte. Recommandés pour une fixation sûre des canalisations.

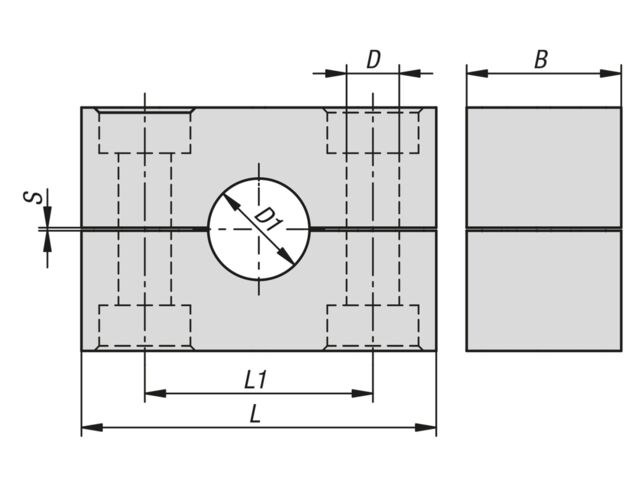

À utiliser de préférence comme colliers à point fixe, avec le tube serré entre les deux parties du collier. La fente (S) entre les deux parties du collier permet d’assurer la précontrainte nécessaire lors du vissage.

La partie supérieure et inférieure du collier sont identiques. La livraison se fait par paire.

La force de maintien axiale du tube (conforme à la norme DIN 3015, partie 10) est une valeur moyenne résultant de trois essais effectués à +23 °C avec un tube conforme à la norme DIN EN 10220 en acier St37 à surface laminée, pour lequel on suppose un frottement statique. Lorsque le collier est soumis à une charge dans le sens axial du tube, avec la force de maintien du tube (F) indiquée, le tube ne glisse pas dans le collier.


Les entraxes des colliers (A) recommandés sont des valeurs indicatives et s’appliquent en cas de charge statique.

Coudes de tubes : lors du montage de coudes de tubes, les colliers doivent être placés immédiatement avant et après le coude.

Raccords vissés : le premier collier doit être placé immédiatement après le raccord vissé afin d’éviter que ce dernier soit soumis aux vibrations.

Robinetterie : si des robinets sont intégrés dans la canalisation, il convient de placer un collier en amont et en aval des robinets.
