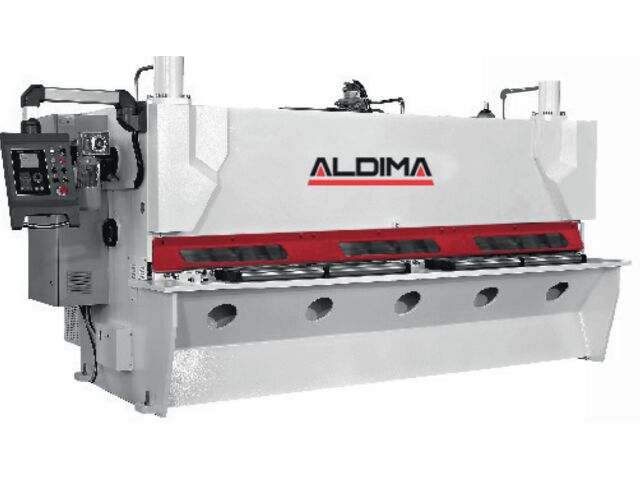

Cisaille guillotine hydraulique à angle variable SG ALDIMA

quipée d’une unité de vanne hydraulique compacte et avancée, réduisant le nombre de connexions de tuyauterie pour améliorer la fiabilité du système et faciliter l’entretien.
Cylindres à huile reliés en série garantissent que l’angle de cisaillement reste constant pendant l’opération, offrant des résultats de coupe uniformes.
Système de retour à accumulateur assurant un retrait de lame fluide et rapide.
Réglage manuel de l’écartement des lames rapide, précis et facile à utiliser.
Angle ajustable permettant de réduire la déformation des tôles et de s’adapter à différentes épaisseurs de matériau.
Butée arrière motorisée avec affichage de position, pour une précision et une commodité accrues.





ÉQUIPEMENTS STANDARD

• Vanne hydraulique : Rexroth
• Moteur principal : Siemens
• Vis à billes : Zeen / PMI
• Guidages linéaires : Zeen / Schneeberger
• Support avant : support standard
• Dispositif d’alignement de la ligne de coupe : éclairage
• Butée avant : type soudé
• Pédale de commande : type arrêt d’urgence
• Commande CNC : Elgo P40T
• Équipements électriques : Schneider



Spécifications techniques :
Modèle Épaisseur de coupe Largeur Réservoir d'huile Temps de course Butée arrière Angle de coupe  Moteur SG mm mm L temps/min mm ° Kw 6x2500 6 2500 300 16-25 20-800 30'-1°30' 7,5 6x3200 6 3200 300 14-20 20-800 30'-1°30' 7,5 6x4000 6 4000 340 12-17 20-800 30'-1°30' 7,5 8x2500 8 2500 300 13-20 20-800 30'-1°30' 11 8x3200 8 3200 300 11-18 20-800 30'-1°30' 11 8x4000 8 4000 340 9-16 20-800 30'-1°30' 18,5 13x2500 13 2500 405 10-20 20-800 30'-2 22 13x3200 13 3200 405 9-18 20-800 30'-2 22 13x4000 13 4000 405 8-16 20-800 30'-2 22 13x6000 13 6000 1020 6-12 20-1000 30'-2 30 16x2500 16 2500 475 9-18 20-800 30'-2°30' 22 16x3200 16 3200 475 8-17 20-800 30'-2°30' 22 16x4000 16 4000 595 7-15 20-800 30'-2°30' 22 16x6000 16 6000 1020 6-11 20-1000 30'-2°30' 37 16x8000 16 8000 2060 4-8 20-1000 30'-2°30' 45 20x2500 20 2500 510 7-16 20-800 30'-3° 30 20x3200 20 3200 510 6-15 20-800 30'-3° 30 20x4000 20 4000 640 6-14 20-800 30'-3° 37 20x6000 20 6000 1500 5-11 20-1000 30'-3° 30*2 25x2500 25 2500 750 5-14 20-800 30'-3°30' 37 25x3200 25 3200 820 5-10 20-800 30'-3°30' 37 30x2500 30 2500 780 5-12 20-1000 30'-3° 45
