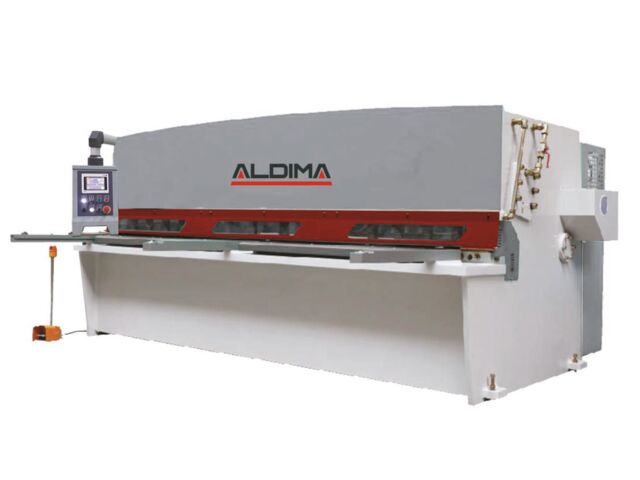

Cisaille guillotine hydraulique à angle fixe SW ALDIMA

Châssis robuste en acier mécano-soudé, équipé d’un système d’entraînement hydraulique et d’un retour par vérin à azote, garantissant des performances fiables, une utilisation aisée et un design moderne et élégant.
• Équipée d’indicateurs de réglage de l’écartement des lames, permettant un positionnement fluide, rapide et continu.
• Éclairage de la ligne de coupe et course réglable de la poutre supérieure pour une meilleure ergonomie et une précision accrue.
• Dotée d’un carter de protection des doigts, assurant la sécurité de l’opérateur.





ÉQUIPEMENTS STANDARD

• Vanne hydraulique : Rexroth
• Composants électriques : Schneider
• Pompe à huile : Sunny
• Moteur principal : Siemens
• Vis à billes : Zeen / PMI
• Guidages linéaires : Zeen / Schneeberger
• Support avant : type standard
• Support arrière : plaque de support
• Dispositif d’alignement de la ligne de coupe : éclairage
• Butée avant : type tôle
• Protection arrière : ruban de signalisation
• Dispositif de lubrification : lubrification manuelle /automatique
• Pédale de commande : type arrêt d’urgence
• Commande CNC : Elgo P40 T




Spécifications techniques :
Modèle Épaisseur de coupe Largeur Réservoir d'huile Temps de course Butée arrière Angle de coupe  Moteur SW mm mm L temps/min mm ° Kw 4x2500 4 2500 140 33 20-650  1,5 7,5 4x3200 4 3200 190 26 20-650 1,5   7,5 4x4000 4 4000 190 23 20-800  1,5 7,5 4x5000 4 5000 320 16 20-800 1,5 7,5 4x6000 4 6000 440 12 20-800 1,5 15 6x2500 6 2500 190 17 20-650 2 7,5 6x3200 6 3200 190 17 20-650 1,5 7,5 6x4000 6 4000 190 15 20-800 1,5 7,5 6x5000 6 5000 320 11 20-800 1,5 15 6x6000 6 6000 440 8 20-800 1,5 15 8x2500 8 2500 190 13 20-650 2 11 8x3200 8 3200 190 13 20-650 1,5 11 8x4000 8 4000 190 12 20-800 1,5 15 8x5000 8 5000 320 10 20-800 1,5 18,5 8x6000 8 6000 440 9 20-800 1,5 18,5 10x2500 10 2500 190 13 20-800 2 15 10x3200 10 3200 190 13 20-800 1,5 15 10x4000 10 4000 400 9 20-800 1,5 22 10x6000 10 6000 440 6 20-800 1,5 22 12x2500 12 2500 400 12 20-800 2 22 12x3200 12 3200 400 10 20-800 2 22 12x4000 12 4000 400 8 20-800 1,75 22 12x5000 12 5000 440 6 20-800  2  22 12x6000 12 6000 440 5 20-800  2  22 16x2500 16 2500 400 13 20-800  2,5  22 16x3200 16 3200 400 10 20-800  2  22 16x4000 16 4000 600 9 20-800  1,75  22 20x2500 20 2500 500 8 20-800  2,5  30 25x2500 25 2500 550 7 20-800  3  37
