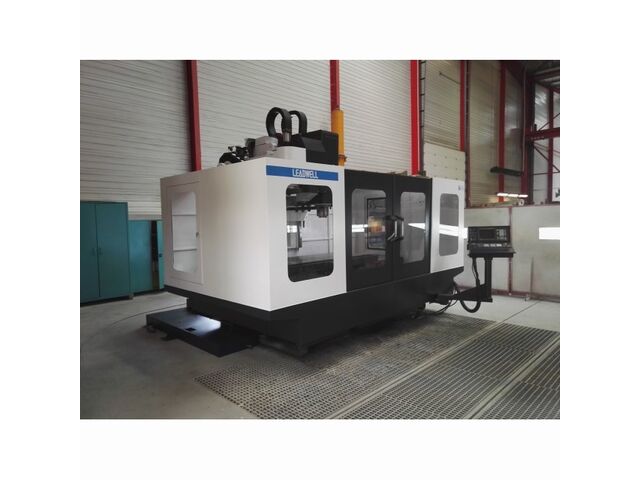

Le centre d’usinage vertical LEADWELL MCV 1500 BR est destiné aux opérations d’usinage industriel nécessitant précision, stabilité et régularité. Sa conception robuste répond aux contraintes des ateliers de fabrication mécanique et aux productions demandant un contrôle constant des déplacements et des conditions de coupe.
Le bâti en fonte nervurée constitue une structure rigide étudiée et vérifiée par DAO. Cette conception limite les déformations et favorise la stabilité de la machine pendant l’usinage. La broche repose sur des roulements à contact oblique de haute précision. Son équilibrage dynamique contribue à réduire les vibrations et à maintenir la qualité des opérations.
Les axes du centre d’usinage CNC sont commandés par des vis à billes de 36 à 50 mm de diamètre selon le modèle, avec un pas de 10 mm. Le double écrou améliore la précision du guidage. Chaque axe est entraîné par un moteur à courant alternatif sans balai. Des protections télescopiques en acier protègent les ensembles mécaniques contre les projections et les copeaux.

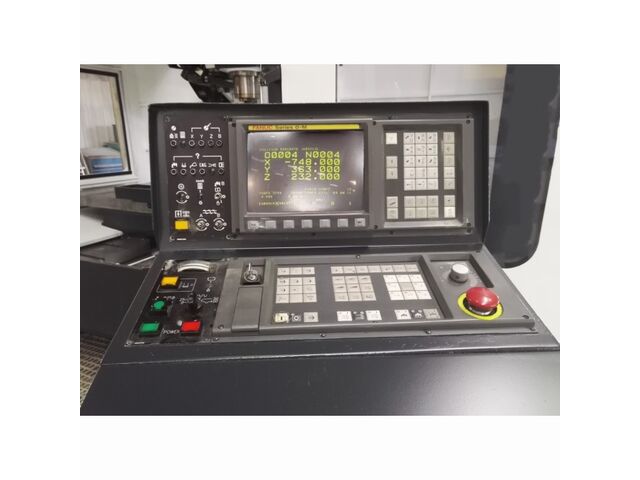

Le MCV 1500 BR reçoit un CN Fanuc avec moteurs et variateurs de nouvelle génération. L’armoire électrique est regroupée à l’arrière de la machine pour centraliser les équipements de commande. Cette architecture facilite l’exploitation de l’équipement dans un environnement de production structuré.
La machine est prédisposée pour recevoir un quatrième axe et peut intégrer l’arrosage par le centre, le refroidissement de broche et une détection de mesure de longueur d’outils. Une pompe haute pression améliore les conditions de coupe, tandis qu’un convoyeur de copeaux limite les arrêts liés à leur évacuation. Ces équipements permettent d’adapter le centre d’usinage vertical LEADWELL aux exigences de différentes applications industrielles.

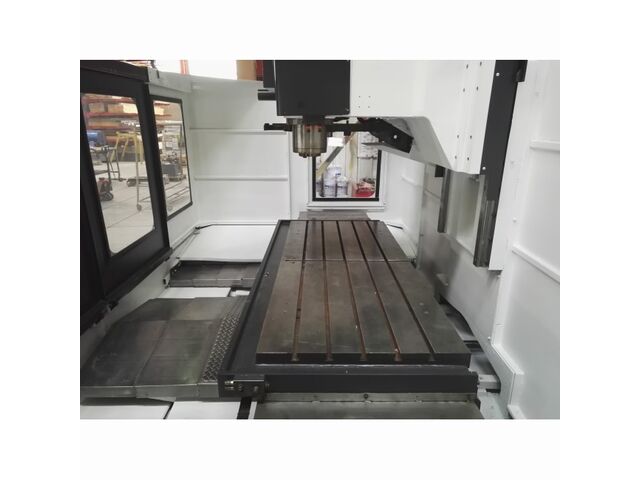

Commande Numérique : FANUC O-MCourse axe X (mm) : 1520Course axe Y (mm) : 800Course axe Z (mm) : 600Encombrement (mm) : 4000 x 4050 x 3000Nombre d’outils : 30Poids admissible sur la table (kg) : 1500Surface de la table (mm) : 1900 x 780
