La série des centres M constitue la gamme standard des centres verticaux Microcut pour des courses longitudinales de 760 à 1600 mm. Très polyvalente, ces machines peuvent recevoir au choix les commandes numériques : FAGOR, SIEMENS, HEIDENHAIN, FANUC ou encore MITSUBISHI, et constituent une solution robuste et économique pour les ateliers de mécanique générale, mécanique de précision...
Le but est d' offrir des capacités permettant de vastes possibilités, travail de l'aluminium, de l'acier de l'inox, des vitesses confortables sans pour cela être dans l'UGV...
Les machines de cette gamme se caractérisent par :

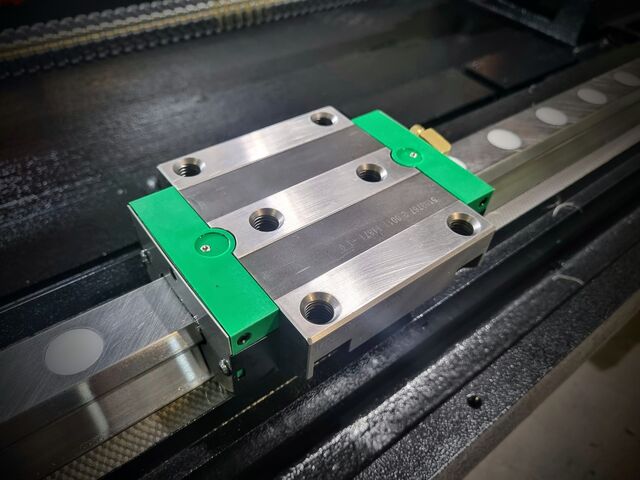

Des guidages linéaires à rail sur les 3 axes avec patins a billes (M760) ou a rouleaux (autres modèles), permettant unre reprise de charge interessante et des vitesses de déplacements rapides
Des vis a billes de précision de classe C3 sur chaque axe. Cers dernières sont précontraintes pour diminuer les déformations provoquées par l'échauffement
Un entrainement des axes linéaires est à montage direct (pas de poulie courroie)

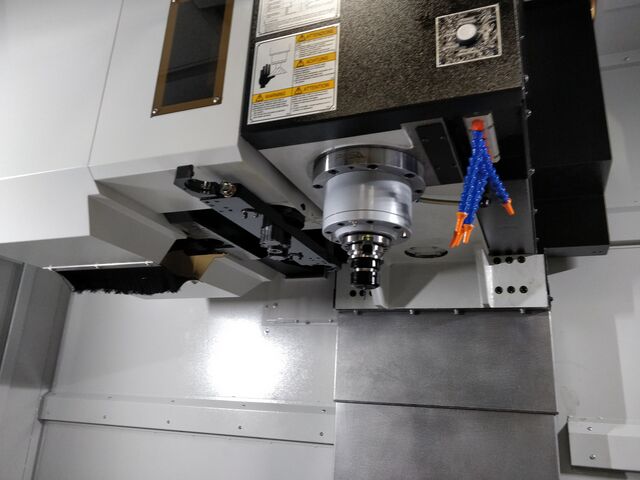

Une broche mécanique 10.000tr/min en standard en cone #40, monté sur des roulements angulaires précontraints.
Un magasin a bras 24 outils
La fonction de taraudage rigide
Des buses de nettoyages permettant un dégagement optimal des copeaux dans l'enceinte d'usinage
Des buses d'arrosage en périphérie de broche
Des carters téléscopiques robustes protegeant les glissieres
Une manivelle électronique déportée facilitant les opérations de réglage sur la machine
Un convoyeur a copeaux a chaine
En option et pour améliorer la productivité, cs machines peuvent recevoir :
Un magasin a bras 30 outils
Un magasin a chaine 40 outils avec station de chargement à l'arriere de la machine (a partir des M1050)
Un magasin parapluie 16 outils pour les M760
Un refroidissement de la broche par huile
Des broches a entrainement direct 12.000 ou 15.000tr/min

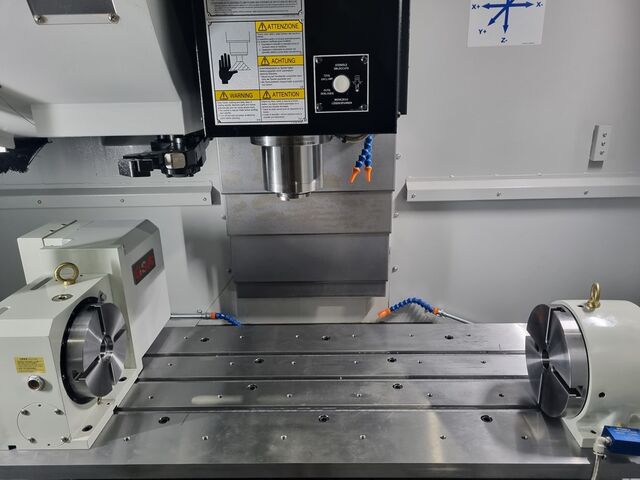

Des diviseurs 4eme axe
Un dispositif d'arrosage centre broche 20 ou 70 bars
Un palpeur pièce
Un palpeur outil
Un déshuileur
Un pistolet de nettoyage
Des règles de mesures linéaires Heidenhain
Des motorisations de broche plus puissante
...
Cette gamme de machine se compose de 6 modèles: M760 / M800 / M1050 / M1200 / M1600 et M1600P.
Course X : de 760 / 800 / 1050 / 1200 / 1400 / 1600 mmCourse Y : de 440 / 500 / 600 / 730 / 800 mmCourse Z : de 460 / 500 / 600 / 650 / 800 / 850 mmCône de broche : ISO40 ou BT40Avances rapides X/Y/Z : 30 M/minCommande numérique : FAGOR / SIEMENS / HEIDENHAIN / FANUC / MITSUBISHIGlissières Y/Y/Z : linéaires / à billes ou linaires / à rouleauxNombre d'outils : 24Diametre maxi de l'outil : Ø75 mmNombreuses options disponibles
