Capteur de déplacement laser pour l’automatisation avancée | optoNCDT 1900

Dans la gamme des capteurs à triangulation compacts, l’optoNCDT 1900 combine à la fois la vitesse, la taille, la performance et la diversité des applications pour la mesure du déplacement, de la distance et de la position. Le capteur à triangulation compact atteint une précision de mesure et des fréquences de mesure allant jusqu'à 10 kHz. La lentille performante du capteur produit un petit spot de lumière ce qui permet de détecter les plus petits détails et structures en toute fiabilité.

Capteurs laser pour applications industrielles en série

L’optoNCDT 1900 est destiné aux mesures dynamiques de déplacement, de distance et de position et il séduit par sa vitesse, sa taille de construction et sa précision. Le contrôleur intégré haute performance permet un traitement et une sortie rapides et très précis des valeurs de mesure.

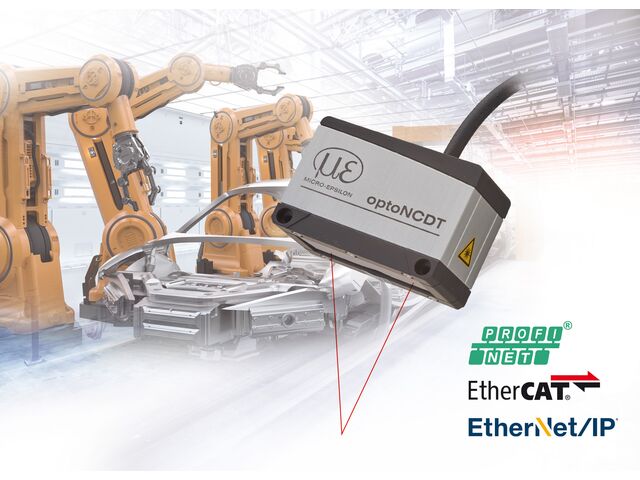

Le capteur à triangulation laser optoNCDT 1900 est utilisé partout où une précision maximale est associée à une technologie de pointe, par exemple dans l'automatisation avancée, l'industrie automobile, l'impression 3D et les machines de mesure des coordonnées.

Configuration individuelle pour les applications en série

Pour les applications en série, nous configurons nos capteurs en fonction des exigences individuelles, p.ex. des variations de longueurs de câble, types de connecteurs et options de firmware. N'hésitez pas à nous contacter, nous nous ferons un plaisir de vous conseiller.


Optimisé pour la mesure d'épaisseur lors du revêtement d'électrode

Les capteurs laser optoNCDT 1900 sont désormais également disponibles avec une plage de mesure de 6 mm. Le faisceau à ligne laser rend ce capteur idéal pour les mesures d'épaisseur en ligne dans la production de cellules de batteries. Le revêtement des électrodes est une pâte séchée (appelée « slurry ») qui est appliquée sur les deux faces d'une feuille d'aluminium (pour la cathode) ou d'une feuille de cuivre (pour l'anode). Lors du séchage et du calandrage qui suivent, on obtient une surface parfois très poreuse. Spécialement conçue pour les mesures sur les surfaces rugueuses, la petite ligne laser est parfaitement adaptée à cette application, car elle compense les irrégularités de surface. Les valeurs d'épaisseur du film revêtu ainsi obtenues sont utilisées pour l'assurance qualité.

Grâce à sa grande précision ainsi qu'à sa taille très compacte, l'optoNCDT 1900 se prête particulièrement bien à de telles tâches de mesure.

Une stabilité maximale grâce à l'optimisation intelligente des signaux

Pour la première fois, une moyenne des valeurs de mesure en deux étapes est disponible pour optimiser le signal. Cela permet d'obtenir une course de signal lisse sur les arêtes et les dénivelées. En particulier pour les mesures rapides de pièces mobiles, la moyenne haute performance permet une course de signal précise.

Advanced Surface Compensation - Le réglage du temps d'exposition intelligent pour les surfaces exigeantes

L'optoNCDT 1900 est équipé d'un contrôle de surface intelligent. De nouveaux algorithmes permettent d'obtenir des résultats de mesure stables, même sur des surfaces exigeantes dont les réflexions changent. En outre, le capteur est extrêmement résistant à la lumière extérieure et peut également être utilisé dans des environnements fortement éclairés. Les nouveaux algorithmes compensent la lumière ambiante jusqu'à 50.000 lux.

Installation et mise en service simples

Le montage à l'aide de manchons de fixation permet d'aligner automatiquement le capteur dans la bonne position. Cela permet à la fois un simple changement de capteur et une précision encore plus élevée dans la résolution des tâches de mesure. Grâce à ses dimensions réduites, le capteur laser peut également être intégré dans des espaces confinés.

Boîtier de protection avec soufflage à air et refroidissement

Un boîtier de protection compact, facile à monter, est disponible pour les capteurs laser optoNCDT 1900. Le boîtier de protection dispose d'un système de soufflage à air pour le nettoyage des fenêtres de protection. Le soufflage refroidit en même temps le capteur. Le boîtier de protection n'entoure pas complètement le capteur, car celui-ci dispose lui-même de la classe de protection IP67.
