Anneau de retenue spiral | Rotor Clip

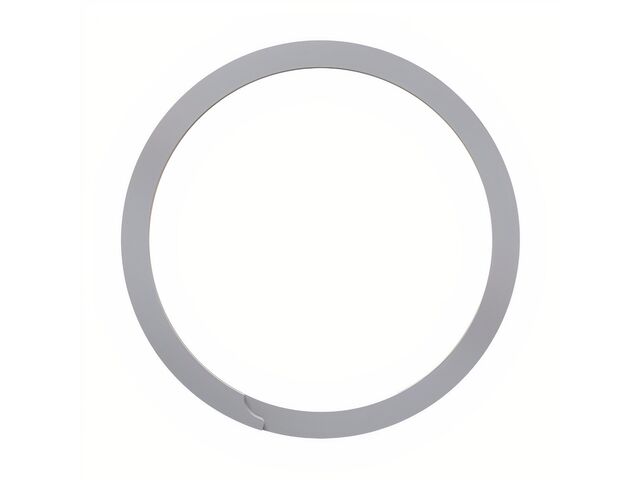

L’anneau de retenue spiral de la marque Rotor Clip est une solution spécialisée pour l’assemblage axé sur la sécurité mécanique et la fiabilité dans les environnements industriels exigeants. Conçu pour offrir un maintien circulaire à 360° dans des applications soumises à des charges axiales moyennes, cet anneau assure une performance constante grâce à sa double spire et à sa conception optimisée. Fabriqué en acier inoxydable 302 ou 316, il convient parfaitement aux applications nécessitant une résistance accrue à la corrosion.

1. Contact circulaire constant à 360° : Sa conception à deux tours garantit un appui uniforme dans la rainure, limitant les zones de faiblesse et optimisant la transmission de l’effort – particulièrement utile dans des montages d’arbres ou de paliers nécessitant une répartition régulière de la pression.

2. Capacité de charge axiale moyenne élevée : Avec une résistance testée jusqu'à 124,820 lbs de charge axiale, ce composant s’adapte parfaitement aux besoins des applications mécaniques où la contrainte axiale est significative, comme sur des engrenages ou des roulements.

3. Matériau inoxydable hautement résistant : L’utilisation d’acier inoxydable 302 ou 316 permet d’intégrer l’anneau dans des environnements exposés à l’humidité ou à des agents corrosifs, prolongeant ainsi la durée de vie de l’équipement (exemple : usage dans des équipements de traitement de liquide ou d’agroalimentaire).

4. Tolérance dimensionnelle maîtrisée : Le diamètre libre du composant (10.583 - 10.653 pouces), associé à une profondeur de gorge précise (0.131 pouces), garantit la compatibilité avec des arbres normalisés de diamètre 11 pouces, réduisant les risques d’erreurs de montage et d’usure prématurée.

Ce modèle d’anneau de retenue Rotor Clip s’inscrit comme une réponse fiable pour les professionnels à la recherche d’un système de fixation circulaire robuste et durable. Son emploi dans des montages soumis à des sollicitations axiales moyennes réduit significativement les opérations de maintenance. Pour optimiser la sécurité et la durabilité de vos assemblages, il est judicieux de demander un devis adapté à vos spécifications et contraintes techniques.

Nos conseils d'utilisation :

L’installation d’un anneau de retenue spiral requiert l’utilisation d’outils appropriés afin de garantir une pose régulière sans endommager la pièce ou l’arbre. Vérifiez systématiquement la compatibilité entre le diamètre de l’arbre et les tolérances de l’anneau pour assurer un maintien optimal. Lors de la conception, n’oubliez pas de prendre en compte la charge axiale maximale et la qualité des matériaux pour garantir la sécurité et la longévité de l’assemblage.
