Anneau de maintien en spirale léger externe | ROTOR CLIP

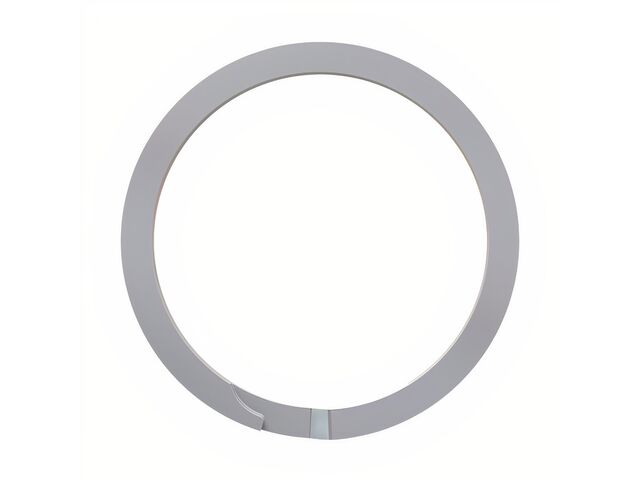

L’anneau de maintien en spirale léger externe proposé par ROTOR CLIP offre une solution spécifique pour le positionnement sécurisé d’éléments sur des arbres mécaniques. Conçu en acier carbone, il se distingue par une capacité de charge axiale remarquable et une rapidité de mise en œuvre sans outils spéciaux. Sa géométrie à tour unique cible les applications dynamiques exigeant vitesse et fiabilité.

1. Installation et retrait rapides : Grâce à sa conception en spirale à tour unique, cet anneau ne requiert aucun outil spécifique, simplifiant nettement la maintenance et les changements d’équipement, même dans les environnements contraints.

2. Résistance axiale élevée : La limite de charge axiale de 3 040 lbs, obtenue avec un facteur de sécurité de 3, garantit la sécurité lors d’efforts importants sur l’axe. Cela s’avère particulièrement pertinent pour des transmissions ou roues soumises à des contraintes répétées.

3. Adapté aux hautes vitesses : Capable de fonctionner jusqu’à 9 800 t/min, cet anneau reste en place même lorsque soumis à d’importantes sollicitations dynamiques, comme dans des moteurs électriques rapides ou des dispositifs rotatifs industriels.

4. Contact périphérique intégral : Le design à 360° répartit les efforts sur toute la circonférence de l’arbre, ce qui limite les zones de faiblesse habituellement observées avec des anneaux à oreilles et améliore la durabilité de l’ensemble.

Conçu pour les applications nécessitant fiabilité et précision, l’anneau de maintien en spirale léger externe de ROTOR CLIP allie facilité d’installation et tenue mécanique renforcée. Sa robustesse, même à grande vitesse et sous charge importante, répond efficacement aux exigences des montages industriels dynamiques. Opter pour ce composant, c’est garantir une sécurisation optimale de vos assemblages d’arbres, tout en maîtrisant vos temps de maintenance.

Nos conseils d'utilisation :

Pour utiliser cet anneau, veillez à sélectionner un arbre présentant un diamètre de 1.000 pouce et à réaliser une rainure conforme aux tolérances du produit (diamètre 0.955 - 0.961 pouce, largeur 0.026 - 0.028 pouce). Positionnez simplement l’anneau en le guidant dans la rainure sans forcer, puis vérifiez qu’il est bien en appui sur toute la périphérie. Choisissez la finition adaptée à votre application pour optimiser la résistance à la corrosion selon vos conditions d’exploitation.
