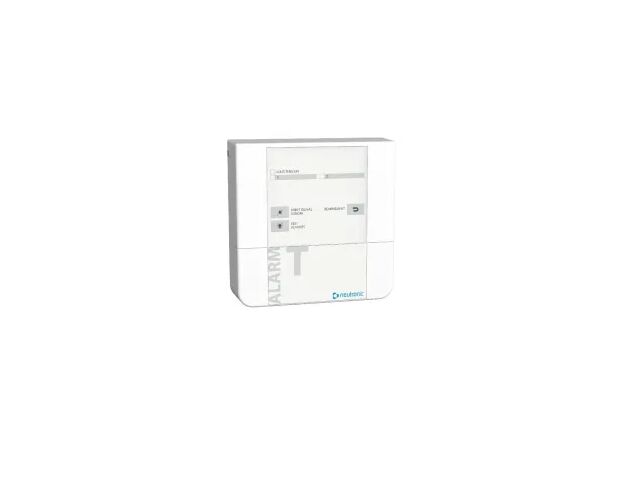

Alarme technique avec relais général

Le tableau d’alarme technique émet un signal sonore et lumineux dès l’apparition d’un défaut de température ou d#039;hydrométrie sur une ligne de détection. Les contacts de synthèse passent en état d’alarme. Cette solution est idéale pour les industries agro-alimentaire dans la gestion de chambre froide , frigos , congélateurs , four ou chai . Contenu due l#039;alarme technique ATT 2 / 4 / 8 / 16 : 1 tableau d’alarme technique 1 notice 1 batterie 1 clé de déverrouillage (au dos de l#039;appareil) Informations détaillées : Alarme technique 2 zones Description : matériel de surveillance d’équipements techniques Dimensions (cm) : 14.5 x 14.5 x 7.4 Indice de protection : IP 40 Résistance aux chocs : IK 07 Poids (avec emballage) : 500 g Protection chocs électriques : classe II Alimentation principale : 250 VAC, 50 Hz +/- 10% Alimentation secourue : batterie Ni-mh 8.4 V - 150 mAh Autonomie : 48 H contacts NO / 24 H contacts NF Longueur de la ligne de détection : 2000 m - câble 1 paire 8/10e Contact sec : 0.25 A - 250 Vac ou 1 A - 24 Vcc Nombre de zones d’entrées : 2 Nbre de contact(s) sec(s) report de zones d’entrées (option) : 2 Contact Alarme général alimenté : 9 Vdc+6/-1v- 50 mA Température de stockage : -20°C, +70°C Température de fonctionnement : -10°C, +55°C Alarme technique 4 à 16 zones Description : matériel de surveillance d’équipements techniques Dimensions (cm) : 26.5 x 15 x 5.3 - ABS V0 blanc Indice de protection : IP 40 Résistance aux chocs : IK 07 Poids (avec emballage) : 830 g Protection chocs électriques : classe II Alimentation principale : 250 VAC, 50 Hz +/- 10% Alimentation secourue : batterie Ni-mh 12 V - 600 mAh Autonomie : 48 H contacts NO / 24 H contacts NF Longueur de la ligne de détection : 2000 m - câble 1 paire 8/10e Contact sec : 0.25 A - 250 Vac ou 1 A - 30 Vdc Nombre de zones d’entrées : 4 - 16 Nbre de contact(s) sec(s) report de zones d’entrées (option): 4 - 8 Contact Alarme général alimenté : 12 Vdc+6/-1v- 50 mA Température de stockage : -20°C, +70°C Température de fonctionnement : -10°C, +55°C Utilisation de l#039;alarme technique ATT 2 / 4 / 8 / 16 Le tableau d’ alarme technique émet un signal sonore et lumineux dès l’apparition d’un défaut sur une ligne de détection. Les contacts de synthèse passent en état d’alarme. Lors de l’appui sur le bouton poussoir ARRET SIGNAL SONORE, le buzzer cesse de sonner et le voyant lumineux de la zone en défaut devient alors permanent . Si un nouveau défaut apparaît, celui-ci est indiqué par le voyant correspondant . Le voyant de cette zone devient alors clignotant et le buzzer retentit à nouveau . Un nouvel appui sur le bouton ARRET SIGNAL SONORE permet d’ arrêter le signal sonore et le clignotement des voyants supplémentaires . L’acquittement total de la centrale est possible après avoir résolu les défauts et appuyé sur le bouton REARMEMENT. Le voyant de présence secteur est allumé fixe lorsque l’alarme technique est alimentée par l’alimentation principale . Ce voyant clignote si l’alimentation secourue uniquement est présente. L’alarme technique possède un contact général libre de potentiel et un report général alimenté qui commutent dès l’apparition d’un défaut (celui-ci peut-être temporisé).
