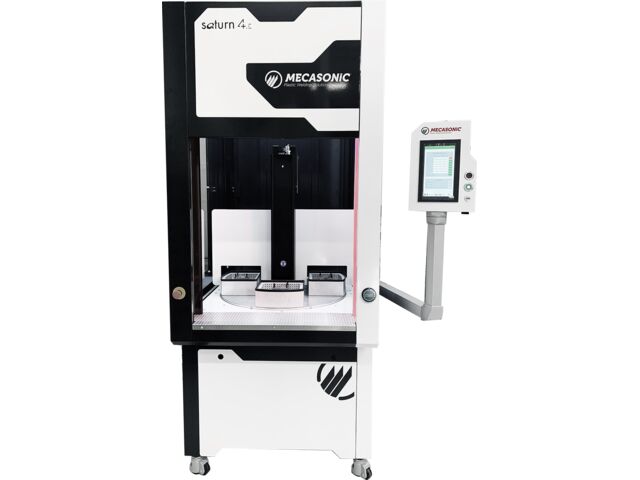

SATURN, un poste de travail modulable pour votre soudeuse
Le poste de travail SATURN peut recevoir les soudeuses MECASONIC de la gamme OMEGA 4 : OMEGA 4X pneumatique et OMEGA 4E électrique pour l’ultrasons et Omega 4 RI pour la rotation.
Elle peut être customisée pour répondre aux spécifications des clients et offre plusieurs options telles que : cloche d’insonorisation, bac prison.
Deux postes en un !
1. Poste Opérateur
-
Production semi-automatique avec opérateur
-
Poste assis, assis-debout, debout
-
Ecran IHM sur bras, à droite de l’opérateur
-
L’opérateur charge et décharge les pièces
-
L’opérateur lance le cycle de rotation par une commande impulsionnelle
-
Protection de la rotation de l’anneau par barrières immatérielles
-
Dimensions d’accès au posage : #800 * #800 mm
-
Lumière blanche ambiante au poste régleur
-
Possibilités d’ajout d’un bac prison extérieur avec son acquittement (bac non fournit par Mecasonic)
-
Temps de rotation entre 2 positions de l’anneau # 1 sec.
-
Lumière au poste opérateur en corrélation avec l’état des pièces (Rouge pour défaut, Verte pour pièce bonne, Jaune pour pièce suspecte, bleue pour pièce manquante)
2. Poste régleur
-
Mode Mise au point, réglage, changement outillage, maintenance, minisérie de production …
-
Poste assis, assis-debout, debout
-
Ecran IHM sur bras, à gauche du régleur
-
Rotation de l’anneau impossible
-
Le régleur lance le cycle de soudure par une commande bimanuelle
-
Protection de la soudure par commande bimanuelle
-
Lumière blanche ambiante au poste régleur

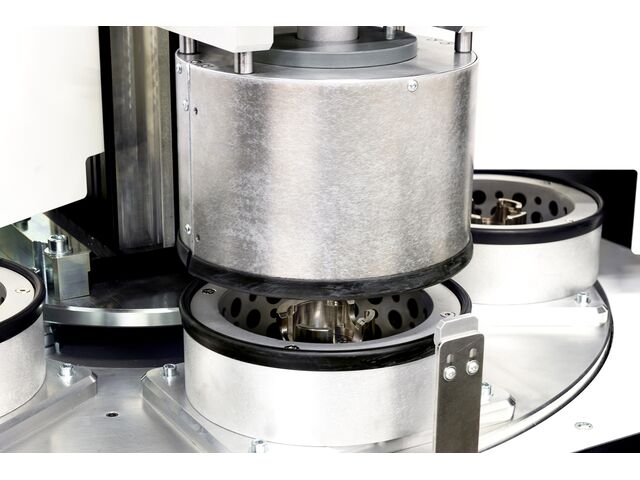

3. Anneau numérique d'indexation
-
Précision de positionnement = 36’’ (0.035 mm sur un rayon 400mm)
-
Nombre de positions programmables (2, 3, 4, 6, 8) (réglable en usine)
-
Positions angulaires programmables
-
Anneau numérique : moteur synchrone + variateur
-
Vitesse accélération programmable
-
Vitesse nominale programmable
-
Vitesse décélération programmable
-
Faux anneau de conception Mecasonic
-
Effort axial maximal sur l’anneau = 7000N Sans reprise d’effort

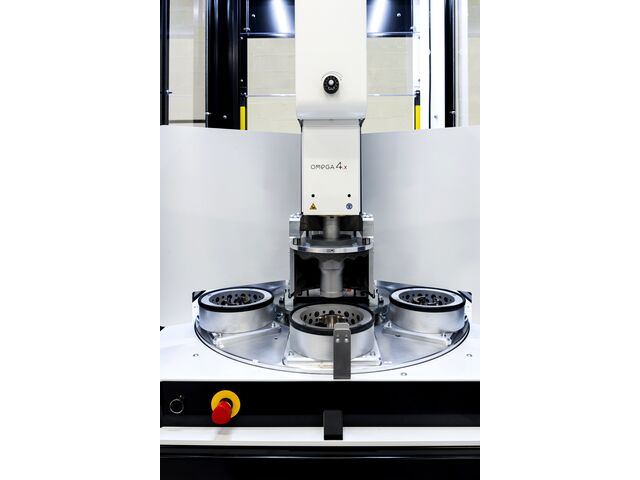

Equipement possible :
- Soudeuse ultrasons électrique OMEGA 4 E
- Soudeuse ultrasons pneumatique OMEGA 4 X
- Soudeuse rotation OMEGA 4 RI
Pour l'assemblage des thermoplastiques.
