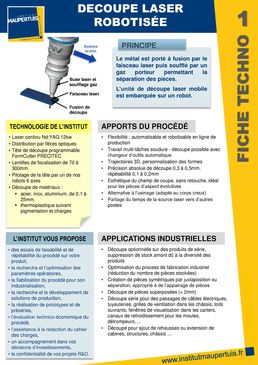

Extrait du catalogue PORTEFEUILLE TECHNOLOGIQUE

Avance m/min Buse laser et soufflage gaz Faisceau laser PRINCIPE Le métal est porté à fusion par le faisceau laser puis soufflé par un gaz porteur permettant la séparation des pièces. L’unité de découpe laser mobile est embarquée sur un robot. Fusion de découpe TECHNOLOGIE DE L’INSTITUT APPORTS DU PROCÉDÉ • Laser continu Nd:YAG 12kw • Distribution par fibres optiques • Tête de découpe programmable FormCutter PRECITEC • Lentilles de focalisation de 70 à 300mm • Pilotage de la tête par un de nos robots 6 axes • Découpe de matériaux :  acier, inox, aluminium, de 0.1 à 25mm.  thermoplastique suivant pigmentation et charges • Flexibilité : automatisable et robotisable en ligne de production • Travail multi-tâches soudure - découpe possible avec changeur d’outils automatique • Trajectoires 3D, personnalisation des formes • Précision absolue de découpe 0,3 à 0,5mm, répétabilité 0,1 à 0,2mm • Esthétique du champ de coupe, sans retouche, idéal pour les pièces d’aspect évolutives • Alternative à l’usinage (adapté au corps creux) • Partage du temps de la source laser vers d’autres postes L’INSTITUT VOUS PROPOSE • des essais de faisabilité et de répétabilité du procédé sur votre produit, • la recherche et l’optimisation des paramètres opératoires, • la fiabilisation du procédé pour son industrialisation, • la recherche et le développement de solutions de production, • la réalisation de prototypes et de préséries, • l’évaluation technico-économique du procédé, • l’assistance à la rédaction du cahier des charges, • un accompagnement dans vos décisions d’investissements, • la confidentialité de vos projets R&D. APPLICATIONS INDUSTRIELLES • Découpe optionnelle sur des produits de série, suppression de stock amont dû à la diversité des produits • Optimisation du process de fabrication industriel (réduction du nombre de pièces stockées) • Création de pièces symétriques par juxtaposition ou séparation, approprié à de l’appairage de pièces • Découpe de pièces superposées (< 2mm) • Découpe série pour des passages de câbles électriques, tuyauteries, grilles de ventilation dans les châssis, toits ouvrants, fenêtres de visualisation dans les carters, canaux de refroidissement pour les moules, détrompeurs, ... • Découpe pour ajout de rehausses ou extension de cabines, structures, châssis ... 1 FICHE TECHNO DECOUPE LASER ROBOTISÉE Optimisation du procédé pour son industrialisation Robotisable en ligne de production Identification des paramètres opératoires Trajectoires de découpe 3D Découpe 3D Acier S235JR épaisseur=10mm V=1.6m/min Réalisation de prototypes et de préséries Découpe d’options de produits séries Innovons en Production I n s t i t u t MAUPERTUIS  02 99 05 84 56 Bâtiment ECAM, Contour A. De St Exupéry Campus de Ker Lann - 35170 Bruz contact@institutmaupertuis.fr NOS REALISATIONS DECOUPE LASER ROBOTISÉE Sens du soudage Métal d’apport Gaz de protection PRINCIPE Faisceau laser Plasma laser Plasma arc Vapeur métallique Bain de fusion Vapeur du Keyhole Le soudage hybride laser MIG/MAG est l’association du soudage laser et du soudage à l’arc MIG/MAG. Ce couplage apporte les avantages primaires des deux procédés. TECHNOLOGIE DE L’INSTITUT APPORTS DU PROCÉDÉ • Laser continu Nd:YAG 12kw • Distribution par fibres optiques • Tête mono ou bi-spot réglable jusqu’à 20kw • Générateur MIG-MAG arc 600A Cloos et 500A Time Twin Fronius • Système de dévidage mono ou bi-fil Push-Pull • Positionneur 2 axes pour le soudage de formes complexes • Pour les métaux ép. 2 à 25mm : acier, inox, aluminium • Flexibilité: automatisable et robotisable en ligne de production • Vitesse supérieure au MIG-MAG traditionnel : 0,5 à 4 m/min usuel • Pénétration importante sans préparation des bords de pièces • Traversant en 1 passe pour l’assemblage en T • Amélioration de la stabilité du bain de soudage par le laser • Amélioration de la tenue en fatigue grâce à une grande qualité du joint, une maitrise des caniveaux • Réduction de l’énergie de soudage limitant les déformations • Tolérant aux jeux d’accostage par rapport au soudage laser seul ou MIG seul • Des trajectoires de soudage 3D, bout à bout, à clin, angles intérieurs et extérieurs • Performant sur acier, inox, aluminium, faibles et fortes épaisseurs (de 2 à 25mm) • Soudage de tôles à haute limite élastique, réduction de la ZAT. (Zone Affectée Thermiquement) • Conception de pièces allégées, remplacement de pièces forgées par de l’embouti-soudé • Partage du temps de la source laser vers d’autres postes L’INSTITUT VOUS PROPOSE • des essais de faisabilité et de répétabilité du procédé sur votre produit, • la recherche et l’optimisation des paramètres opératoires, • la fiabilisation du procédé pour son industrialisation, • la recherche et le développement de solutions de production, • la réalisation de prototypes et de préséries, • l’évaluation technico-économique du procédé, • l’assistance à la rédaction du cahier des charges, • un accompagnement dans vos décisions d’investissements, • la confidentialité de vos projets R&D. APPLICATIONS INDUSTRIELLES • Assemblage de poutres ou profilés acier ou aluminium pour les industriels cherchant l’allègement et les performances structurelles : secteur naval, ferroviaire, machinisme agricole, BTP/ ouvrage d’art, automobile, aéronautique ... • Fabrication série ou grandes longueurs de soudage : châssis, bâtis acier de forte épaisseur, raidisseurs sur panneaux plans, bras de manutention, godets, bennes, composants de manutention, armement 2 FICHE TECHNO SOUDAGE HYBRIDE LASER MIG/MAG

Le contenu ci-dessus est extrait et converti automatiquement à partir du catalogue au format pdf. La mise en forme n'est donc pas conforme à celle du fichier pdf que nous vous proposons de recevoir par email.

VOTRE DEMANDE DE Catalogue CONCERNE :

PORTEFEUILLE TECHNOLOGIQUE

PORTEFEUILLE TECHNOLOGIQUE

INSTITUT MAUPERTUIS
