Machine d’électroérosion à fil très grande capacité | HB1600 – RBSystem

“ - Haute précision et qualité d’usinage - Capacité élevée pour pièces lourdes et volumineuses - Facilité d’exploitation et de maintenance ”

Demander un devis

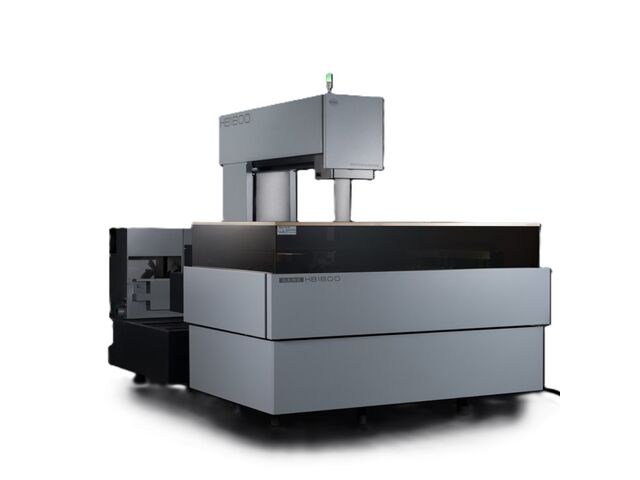

La machine de découpe par électroérosion à fil HB1600 est conçue pour l’usinage de pièces métalliques lourdes et volumineuses nécessitant une grande précision. Cette machine EDM à fil de molybdène offre une solution performante pour les ateliers d’usinage, les lignes de fabrication d’outillages et les environnements industriels exigeants.

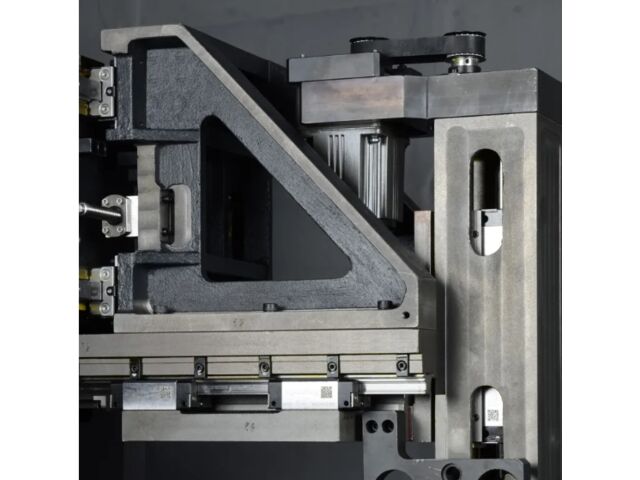

Équipée de moteurs servo AC Mitsubishi sur les axes X, Y, U et V, la machine assure un positionnement précis et stable, notamment pour l’usinage conique et les géométries complexes. Les vis à billes de précision associées à des guides linéaires industriels (THK, Rexroth ou KSS) garantissent une grande rigidité mécanique et une répétabilité élevée dans les cycles de production.

Le système de commande fonctionne sur plateforme Windows avec interface interactive et écran LCD de 15 pouces, facilitant la programmation et le suivi des opérations. La machine intègre également un système de lubrification centralisée, réduisant les besoins de maintenance et améliorant la fiabilité en production continue. La barrière élévatrice simplifie la manipulation et le réglage des pièces lourdes, optimisant ainsi les temps de changement et la productivité.

Caractéristiques

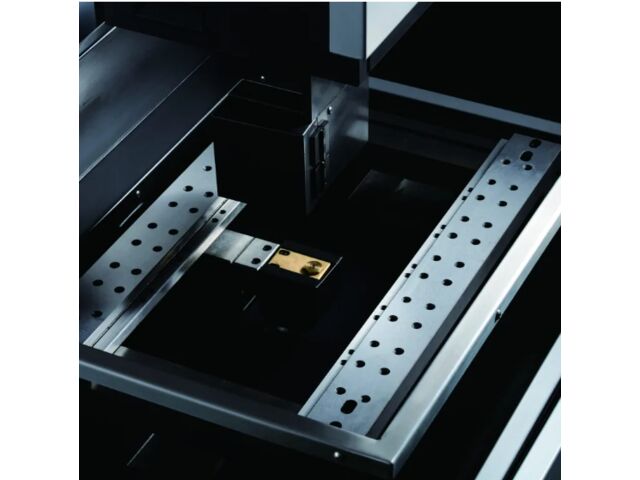

Déplacement des axes (X x Y) : 1600 x 1200 mm. Dimensions de la table de travail : 2400 x 1540 mm. Taille maximale de la pièce : 2400 x 1540 x 600 mm. Poids maximal de la pièce : 8000 kg. Épaisseur maximale d'usinage : 600 mm en standard, (option possible jusqu'à 1000 mm.) Vitesse de coupe maximale : ≥ 300 mm²/min. État de surface maximal : Ra ≤ 0,6 µm. Précision de conicité : ±10° pour une épaisseur de 100 mm. Technologie non électrolytique : alimentation électrique à haute vitesse qui inhibe la corrosion, améliore la qualité de surface et évite la décoloration (notamment sur le titane).
