CENTRE D'USINAGE A PORTIQUE | CMA MACHINES TOOLS FTC CNC

Centre d'usinage horizontal

Demander un devis

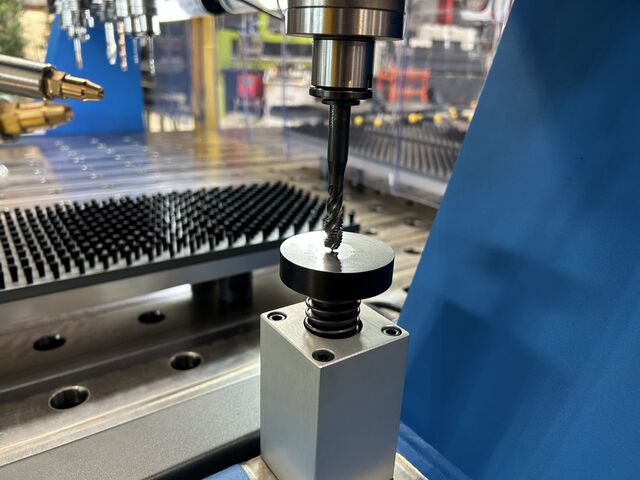

Les centres de taraudage automatiques CNC FTC de CMA sont dotés d'une tête mobile 3 axes (X, Y, Z). Ils sont conçus pour le perçage, le taraudage et le fraisage de tôles issues de la découpe laser. Le système innovant de tête flottante, conçu et fabriqué par CMA, permet de compenser les écarts de positionnement de la pièce jusqu'à 1 mm , évitant ainsi la casse du noyau.

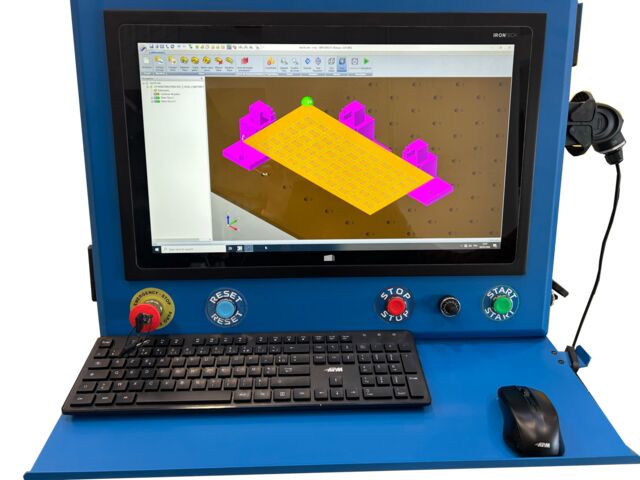

Chaque opération est parfaitement programmable via un contrôleur PC avec le logiciel CNC propre à CMA (TapCam) avec la possibilité d'importer des fichiers 2D/3D et de les convertir automatiquement en codes ISO de la machine.

La table est conçue avec des trous de Ø28 offrant des avantages considérables. Ces trous constituent des points d'ancrage solides pour la fixation sécurisée des systèmes d'amarrage. Ils servent également de points de référence pour définir le point zéro. L'utilisation de points de référence et d'ancrage identiques permet de réduire significativement le temps de changement de pièce. Il en résulte une efficacité accrue de la machine et une réduction des temps d'arrêt.

La broche se déplace le long de la table grâce à des guides linéaires de précision trempés, montés sur le bâti de la machine. L'axe X est entraîné par un système pignon-crémaillère hélicoïdal, et les axes Y et Z par une vis à billes autolubrifiante.

Caractéristiques

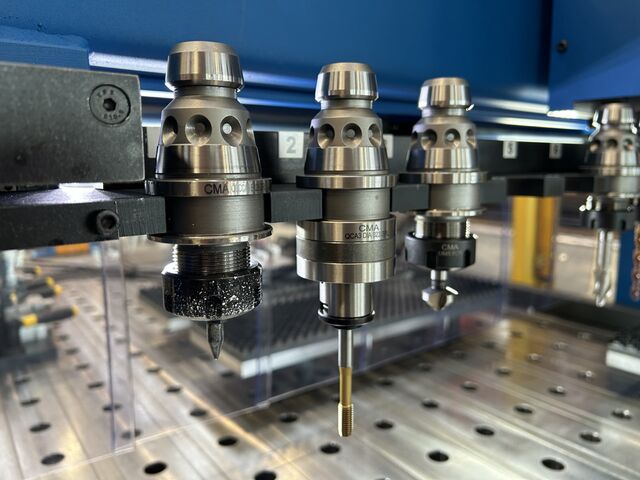

Capacité de perçage : Ø14 mm / Capacité de taraudage : M3 - M16 (formage jusqu'à M12) Courses : X= 3000 / 4500 mm Y= 1500 mm Z= 500 mm Puissance du moteur de broche : 5 kW Vitesse de broche : 50 / 3000 tr/min Couple nominal (S1) : 24 Nm Type de tête : porte-outil à changement rapide KTA Changeur d'outils : 10 Longueur de la table : 3680 / 5100 mm / Largeur de la table : 1650 mm Capacité de charge de la table : 500Kg
