Anneaux élastiques en spirale | CG-675

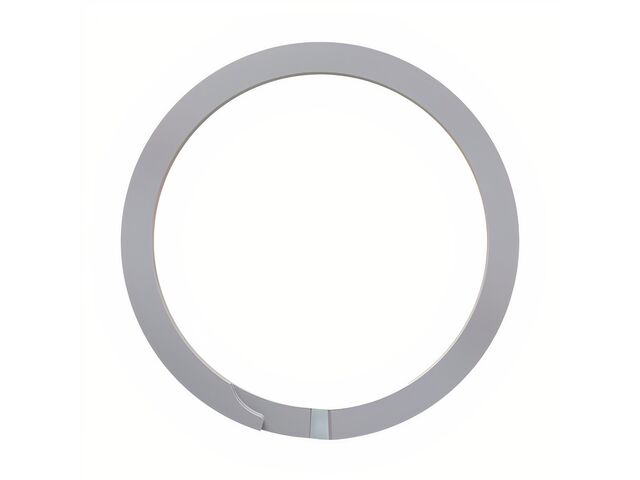

L’anneau élastique en spirale CG-675 de Rotor Clip constitue une solution spécialisée pour la fixation sur arbre nécessitant une résistance importante. Sa conception à deux tours assure un contact intégral à 360°, renforçant la sécurité des assemblages soumis à des charges axiales élevées. Ce modèle convient particulièrement aux environnements où la fiabilité mécanique et la robustesse sont prioritaires.

1. Forte capacité de retenue et sécurité maximale : le modèle CG-675 offre une charge de poussée atteignant 132 330 livres (avec un facteur de sécurité de 3), ce qui permet de l’intégrer dans des systèmes sollicités, tels que les transmissions mécaniques lourdes.

2. Contact à 360° sur la gorge : grâce à sa structure en spirale sur deux tours, l’anneau garantit une répartition uniforme de l’effort, éliminant ainsi les points faibles et augmentant la stabilité lors de sollicitations dynamiques.

3. Adaptabilité des matériaux : plusieurs choix sont proposés, notamment l’acier carbone SAE 1060-1090 pour la robustesse et l’acier inoxydable AISI 302 ou 316 pour une résistance accrue à la corrosion, permettant d’optimiser la durabilité selon l’environnement d’utilisation.

4. Installation précise sur des diamètres d’arbre standards : conçu pour des arbres de 6,750 pouces avec une plage de largeur de rainure de 0,174 à 0,182 pouces et une profondeur de 0,143 pouces, il facilite la normalisation des composants et assure une compatibilité avec la majorité des systèmes d’assemblage industriels.

L’anneau élastique en spirale CG-675 allie haut niveau de performance et durabilité dans les applications à fortes charges axiales. Sa conception spécifique et son contact intégral sur la gorge garantissent une sécurité renforcée pour vos montages mécaniques. Contactez-nous pour obtenir un devis ou des conseils adaptés à vos contraintes de fonctionnement.

Nos conseils d'utilisation :

Avant l’installation, vérifiez toujours la compatibilité entre le diamètre d’arbre, la rainure et la matière sélectionnée pour garantir la sécurité et la longévité du montage. Il est recommandé de prendre en compte la vitesse de rotation et la force de poussée maximale attendue, notamment lors d’utilisations intensives. N’hésitez pas à solliciter des conseils pour le choix des matériaux spécifiques en cas d’exigence particulière, par exemple en présence d’environnements corrosifs ou à haute température.
