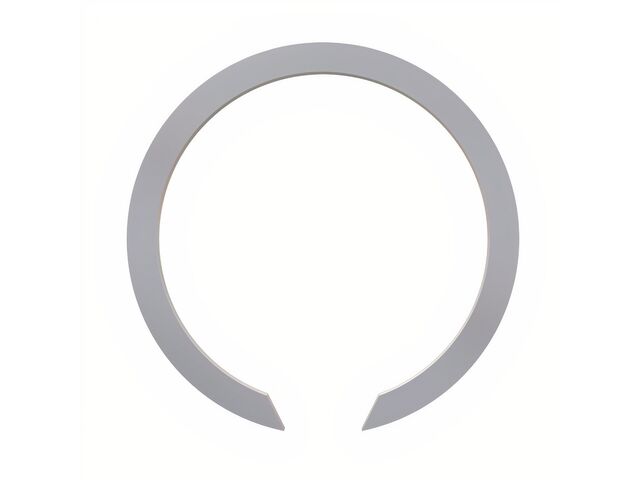

Anneau spiralé externe | CL-181

L’anneau spiralé externe CL-181 de Rotor Clip est conçu spécifiquement pour des applications nécessitant une fixation fiable sur des arbres sans recourir à des outils d’installation particuliers. Ce modèle de type léger, réalisé en acier carbone SAE 1060-1090 et disponible en inox AISI 302 ou 316, offre une résistance mécanique parfaitement adaptée aux usages techniques exigeant simplicité et sécurité. Sa capacité à offrir un rapport optimal entre facilité de pose et fiabilité en fait un composant technique privilégié pour des montages axiaux légers.

Sécurité mécanique renforcée : l’anneau CL-181 garantit un facteur de sécurité de 3 sur la résistance de l’anneau et un facteur de 2 sur celle de la gorge. Cela le rend parfaitement adapté pour des environnements où la sécurité d’assemblage est déterminante (par exemple, dans des dispositifs rotatifs ou des transmissions légères).

Installation et retrait facilités : grâce à sa conception spiralée externe, il se pose et se retire sans outil spécifique, simplifiant ainsi la maintenance et réduisant le temps d’intervention pour l’opérateur.

Adaptabilité matérielle : le choix entre acier carbone pour les applications standard et inox AISI 302/316 pour des milieux corrosifs ou hygiéniques élargit considérablement le champ d’applications du CL-181, comme les arbres dans des équipements soumis à l’humidité ou aux contraintes chimiques.

Performance dynamique : la résistance à la traction de 7 410 lbs et la limitation de fonctionnement jusqu’à 5 700 RPM assurent la fiabilité du produit dans des systèmes tournants, tels que des moteurs ou des axes de convoyeur industriels.

L’anneau spiralé CL-181 concentre robustesse, praticité et polyvalence dans un composant essentiel pour les montages sur arbre en mécanique légère. Sa simple mise en œuvre et l’assurance d’une fixation solide répondent directement aux contraintes de performance et de sécurité des intégrateurs et pilotes d’installation. Pour profiter d’une solution économique, fiable et conforme aux exigences techniques, le CL-181 représente un choix judicieux ; n’hésitez pas à solliciter un devis personnalisé selon vos besoins d’approvisionnement.

Nos conseils d'utilisation :

Pour installer l’anneau spiralé CL-181, il suffit de le positionner axialement dans la gorge de l’arbre en respectant les cotes de diamètre et de largeur prévues (1.812 pouces pour l’arbre, gorge de 1.750 - 1.760 pouces). S’assurer que la profondeur de gorge soit conforme (0.029 pouces) afin d’éviter tout déplacement intempestif lors de l’utilisation. Il est recommandé de vérifier l’usure et la propreté de la gorge avant chaque installation afin de garantir la tenue mécanique et la longévité du composant.
