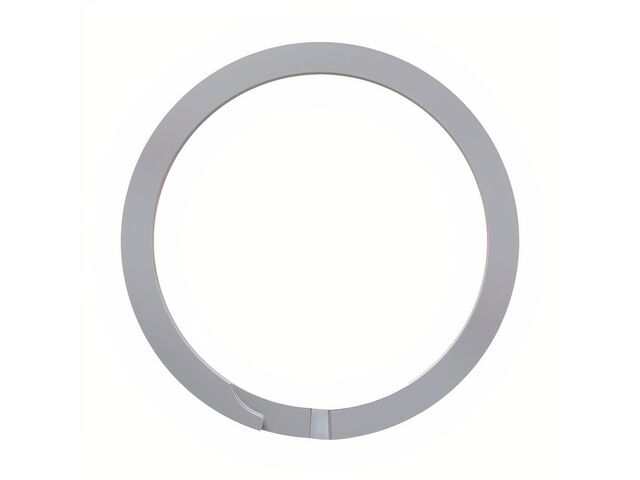

Anneau intérieur à spirale légère en version métrique | ROTOR CLIP

Conçu pour offrir une fixation sûre et légère, l’anneau intérieur à spirale légère en version métrique de ROTOR CLIP se distingue par sa capacité à former une épaule artificielle robuste dans une rainure. Grâce à son design spiralé à contact intégral sur 360°, il garantit une stabilité mécanique supérieure dans les montages d’arbres. Ce composant cible avant tout les applications dynamiques où la rapidité d’installation et la fiabilité sont essentielles.

1. Contact intégral à 360° : L’anneau assure une répartition uniforme des charges sur tout le pourtour de la rainure, minimisant l’usure localisée et maximisant la durée de vie du montage.

2. Installation et retrait simplifiés : La conception spiralée ne requiert que peu d’outillage spécialisé, permettant des interventions rapides lors de la maintenance ou du remplacement.

3. Sécurité mécanique élevée : Supportant une charge axiale maximale de 40,250 kN et convenant à des vitesses jusqu’à 5 238 tr/min, le composant s’adapte à la plupart des environnements industriels exigeants.

4. Choix de matériaux adaptés : Disponible en acier au carbone SAE 1060-1090 ainsi qu’en inox AISI 302 et 316, l’anneau se prête aussi bien aux applications standard qu’aux milieux nécessitant une résistance accrue à la corrosion.

Cette solution de fixation technique s’adresse aux utilisateurs cherchant un anneau discret, fiable et facile à intégrer sur des arbres de 56 mm de diamètre. Avec ses dimensions précises, sa charge admissible élevée et la disponibilité de finitions spécifiques, il répond efficacement aux contraintes des environnements industriels. Pour optimiser vos assemblages et sécuriser vos installations, demandez un devis personnalisé et bénéficiez de l’expertise ROTOR CLIP.

Nos conseils d'utilisation :

Avant la pose, il est important de vérifier la compatibilité des rainures (diamètre compris entre 53,910 et 54,210 mm, largeur de 0,990 à 1,070 mm) ainsi que l’épaisseur de l’anneau. Utilisez les outils recommandés pour garantir une installation uniforme et éviter tout endommagement du composant. Respectez la limite de vitesse prévue par matériau, et sélectionnez la nuance d’acier correspondant à l’atmosphère de travail, notamment en cas d’exposition à la corrosion.
