Anneau en spirale externe | CLM-22

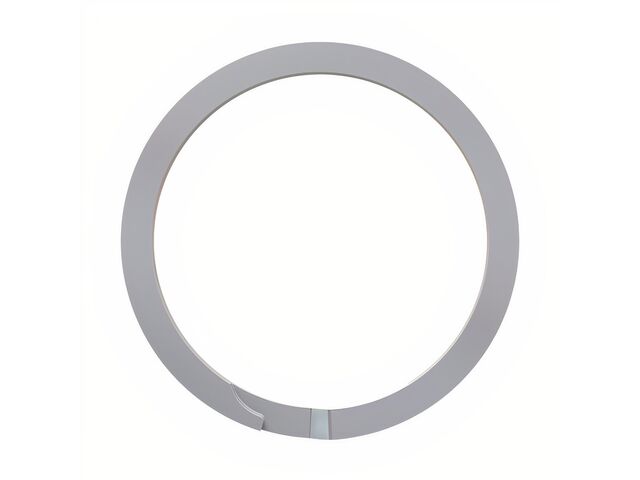

L’anneau en spirale externe CLM-22 de Rotor Clip est un composant de fixation conçu pour assurer un épaulage fiable dans les applications industrielles exigeant un maintien précis. Fabriqué en acier carbone SAE 1060-1090 ou en inox AISI 302/316, il garantit une résistance mécanique adaptée aux contraintes dynamiques ou vibratoires. Son contact à 360° s’appuie sur une structure à un seul tour, optimisant l’efficacité dans les montages axiaux sur arbre.

1. Précision dimensionnelle : La tolérance stricte du diamètre de l’arbre (22,000 mm) garantit un montage sécurisé et une parfaite compatibilité avec les rainures spécifiées (20,860 – 21,020 mm), minimisant les jeux ou le risque de déplacement sous contrainte.

2. Robustesse mécanique : Sa capacité à encaisser une charge de poussée de 12,210 kN permet une utilisation dans des vérins, boîtiers mécaniques ou assemblages en mouvement, sans déformation prématurée.

3. Polyvalence des matériaux : Proposé en acier carbone et inoxydable (AISI 302/316), ce modèle s’adapte à des environnements variés, y compris ceux exposés à la corrosion, offrant une réponse concrète à la diversité des besoins industriels.

4. Sécurité à haute vitesse : Sa limite de rotation de 13 341 RPM le rend compatible avec des applications dynamiques telles que les ensembles rotatifs ou machines-outils à grande vitesse, sans risque de rupture ni d’éjection accidentelle.

L’anneau en spirale externe CLM-22 représente une solution technique fiable pour réaliser un épaulage supplémentaire sur arbre, tout en supportant de fortes sollicitations mécaniques. Sa construction précise, associée à la diversité des matériaux disponibles, en fait une option de choix pour adapter sur-mesure la pièce à chaque environnement. Demandez un devis pour sélectionner la configuration correspondant strictement à vos spécifications et garantir la sécurité de vos installations.

Nos conseils d'utilisation :

Avant l’installation, vérifiez soigneusement le diamètre de l’arbre et la rainure afin d'assurer la compatibilité avec les tolérances du CLM-22. L’anneau nécessite une pose axiale dans une rainure propre et calibrée pour s’assurer d’un contact optimal sur 360°. Pour les environnements agressifs ou exposés à l’humidité, privilégiez la version inox pour allonger la durée de vie du composant et éviter tout risque de corrosion prématurée.
