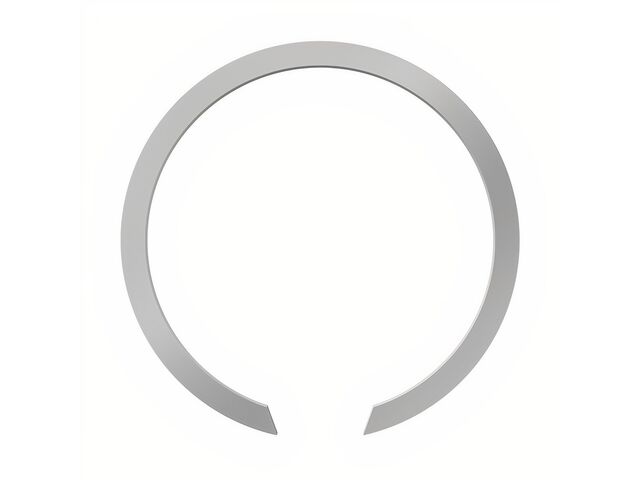

Anneau élastique en spirale | CM-137

L’anneau élastique en spirale CM-137 de ROTOR CLIP offre une solution précise et durable pour le maintien axial sur des arbres, notamment dans les assemblages mécaniques exigeant une retenue fiable. Ce composant, fabriqué en acier inoxydable 302, se distingue par sa conception externe assurant une répartition continue des efforts sur toute la circonférence de la rainure. Destiné aux applications industrielles de service moyen, il répond à des besoins spécifiques de sécurité et de performance sur les transmissions rotatives.

1. Contact constant à 360° sur la rainure : l’anneau CM-137 garantit une optimalisation de la répartition de la contrainte en évitant toute zone de faiblesse. Par exemple, dans une transmission de machines-outils, ce contact intégral sécurise la tenue axiale même sous des variations de charge.

2. Installation et retrait facilités sans outillage spécifique : les montages et maintenances sont simplifiés, ce qui réduit le temps d’immobilisation. Dans une chaîne de production, cela permet des interventions rapides et efficaces.

3. Adaptabilité à différentes configurations grâce au choix de matériaux et finitions : l’acier inoxydable 302 offre une résistance élevée à la corrosion, essentielle dans des environnements exposés à l’humidité ou à des agents chimiques, notamment pour l’agroalimentaire ou la chimie.

4. Capacité de charge et de vitesse étendues : avec une limite axiale de 8 540 lbs et une vitesse maximale de 6 110 tours/min, l’anneau est conçu pour résister aux contraintes mécaniques importantes des dispositifs rotatifs à haut rendement.

L’anneau élastique en spirale CM-137 de ROTOR CLIP représente un choix fiable pour sécuriser des montages d’arbres soumis à des contraintes moyennes, tout en assurant une tenue constante et durable. Sa conception ingénieuse et ses caractéristiques techniques en font un composant particulièrement adapté aux exigences industrielles de robustesse et de sécurité. Pour intégrer cet anneau dans vos assemblages ou optimiser la maintenance de vos équipements, il suffit de solliciter un devis afin d’obtenir des conseils personnalisés et la meilleure configuration.

Nos conseils d'utilisation :

Avant de procéder à l’installation, vérifiez que le diamètre de l’arbre et celui de la rainure correspondent précisément aux spécifications (1.375 pouces pour l’arbre et 1.319 à 1.327 pouces pour la rainure) afin de garantir l’efficacité du maintien. Il est recommandé de manipuler l’anneau avec soin pour ne pas altérer sa géométrie et d’opter pour le matériau adapté à l’environnement (par exemple l’acier inoxydable en atmosphère humide). Pensez à consulter le modèle CAO fourni pour préparer le montage et valider l’intégration sur vos plans avant la mise en production.
