Anneau de retenue spirale externe type lourd | CG-800

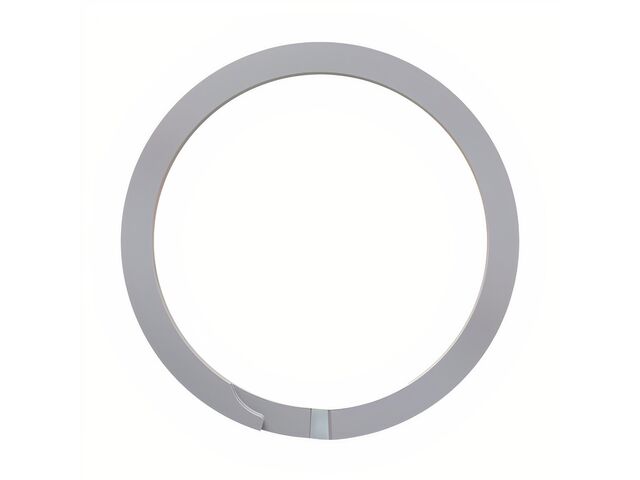

L’anneau de retenue spirale externe CG-800 de ROTOR CLIP est une solution robuste pour maintenir des composants sur un arbre soumis à d’importantes charges axiales. Adapté à des arbres de 8 pouces, cet anneau à double tour garantit un contact intégral de rainure sur 360°, ce qui sécurise les assemblages critiques. Sa conception dédiée aux installations axiales avec un facteur de sécurité élevé répond aux exigences des applications industrielles lourdes.

1. Haute résistance à la charge axiale : Avec une capacité de charge de poussée de 187990 lbs (facteur de sécurité de 3), cet anneau offre une fiabilité supérieure lors de sollicitations intenses, réduisant les risques de déformation ou de rupture sur les équipements à forte contrainte.

2. Contact de rainure sur 360° : Grâce à son design en double spirale, il assure une répartition uniforme de la force sur toute la circonférence de la rainure, limitant l’usure localisée et prolongeant la durée de vie aussi bien de l’anneau que de l’arbre

3. Compatibilité matériaux variée : Disponible en acier au carbone, AISI 302 et AISI 316, le CG-800 s’adapte à des environnements exigeants, tels que le secteur agroalimentaire, chimique ou marin, offrant résistance à la corrosion et adaptation à vos besoins.

4. Mise en place aisée et sécurisée : Son installation axiale, combinée à des dimensions précises de rainure (largeur de 0.209 à 0.217 pouces, profondeur de 0.170 pouces), simplifie le montage tout en garantissant l’intégrité fonctionnelle de l’assemblage.

Le CG-800 s’impose comme un composant fiable pour des systèmes soumis à des charges axiales importantes. Son design soigné et sa compatibilité matériaux en font une pièce adaptée aux applications industrielles complexes. Exigez la sécurité mécanique la plus stricte : réalisez dès maintenant une demande d’information ou de chiffrage.

Nos conseils d'utilisation :

Vérifiez soigneusement le diamètre de l’arbre ainsi que les cotes de la rainure (7.652 – 7.668 pouces pour le diamètre) avant l’installation afin d’assurer un ajustement optimal. Privilégiez l’utilisation d’outils adaptés pour l’assemblage afin d’éviter les contraintes inattendues qui pourraient affecter la performance de l’anneau. Tenez compte de l’environnement d’utilisation pour choisir la nuance de matériau correspondante, particulièrement lorsqu’un environnement corrosif pourrait impacter la résistance du composant.
