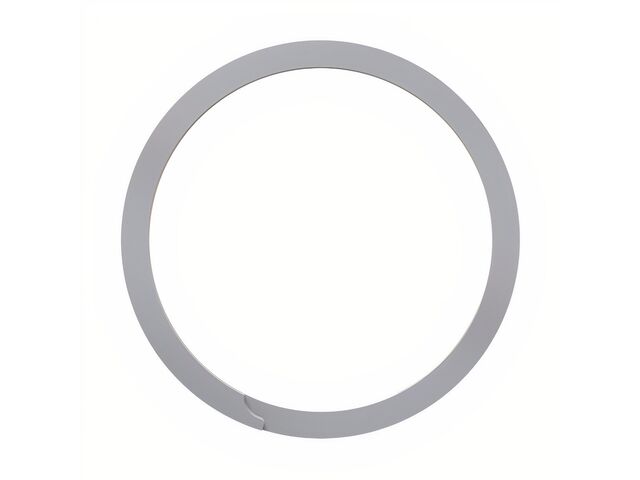

Anneau de retenue en spirale | CM-1050

L’anneau de retenue en spirale CM-1050 de ROTOR CLIP se distingue comme une solution de fixation précise et fiable pour les applications nécessitant une retenue axiale de niveau moyen. Conçu spécialement pour être monté sur un arbre externe, il garantit un contact constant à 360° avec la rainure. Ce modèle s’adresse aux utilisateurs recherchant performance mécanique et adaptabilité grâce à sa conception à deux tours et son choix de matériaux robustes.

1. Maintien optimal à 360° : La conception à deux tours assure un contact intégral sur toute la circonférence de la rainure, ce qui limite nettement les risques de déplacement ou de déformation de la pièce sécurisée.

2. Compatibilité avec des charges axiales moyennes : Avec une capacité de charge atteignant 119,150 lbs, le CM-1050 supporte efficacement les contraintes axiales rencontrées sur de nombreux postes d’assemblage mécanique et rotatif.

3. Matériaux résistants et personnalisables : Fabriqué en acier inoxydable AISI 302 ou 316 ou en acier trempé à l’huile, il offre une forte résistance à la corrosion et peut s’adapter aux environnements industriels exigeants, y compris les milieux extérieurs ou humides.

4. Adaptabilité dimensionnelle : Ce modèle convient à des arbres de 10.500 pouces de diamètre et se loge dans des rainures de 10.240 à 10.256 pouces, offrant ainsi une grande précision d’ajustement pour des montages mécaniques divers.

L’anneau de retenue en spirale CM-1050 combine fiabilité, souplesse d’adaptation et résistance mécanique pour satisfaire aux besoins de fixation sur arbre externe. Sa conception technique permet une distribution homogène des forces et une stabilité renforcée dans l’assemblage. Pour des exigences spécifiques ou des projets nécessitant des adaptations, l’équipe d’ingénierie de ROTOR CLIP est disponible pour des études personnalisées et des réalisations sur mesure.

Nos conseils d'utilisation :

Pour intégrer l’anneau CM-1050 à votre montage, veillez à ce que le diamètre de l’arbre corresponde précisément aux tolérances indiquées (10.500 pouces). Contrôlez la largeur et le diamètre de la rainure avant installation pour garantir un maintien optimal et éviter tout jeu fonctionnel. Selon la vitesse de rotation et les contraintes d’environnement (corrosif, extérieur, alimentaire), privilégiez le matériau adapté (AISI 302, 316 ou acier trempé) et sollicitez l’expertise du fournisseur en cas de conditions extrêmes (vitesse d’arbre élevée ou environnements spéciaux).
