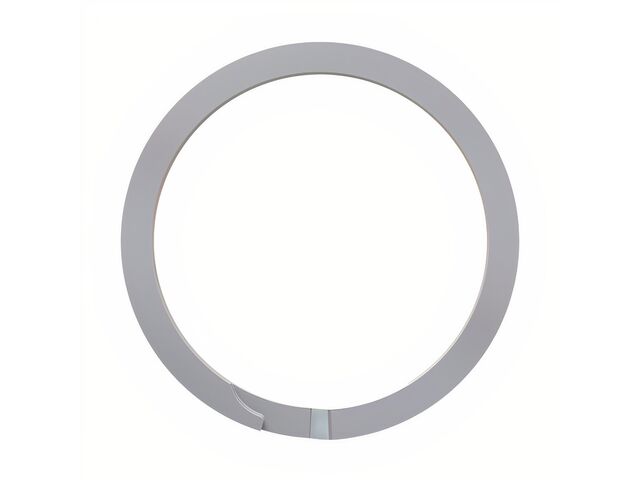

Anneau de retenue | CBS

L’anneau de retenue CBS, fabriqué par Rotor Clip, est un composant externe métrique conçu pour sécuriser les roulements mécaniques sur des arbres. Sa capacité à maintenir de façon fiable un assemblage grâce à son insertion précise dans la gorge de l’arbre garantit la tenue axiale des éléments lors du fonctionnement. Destiné aux applications industrielles exigeant robustesse et précision, il permet des installations axiales sur des diamètres d'arbre allant jusqu’à 80 mm.

1. Maintien sécurisé des assemblages?: En dépassant de la gorge de l’arbre, la partie active de l’anneau bloque fermement les ensembles mécaniques. Cela limite tout déplacement axial indésirable, crucial dans les environnements soumis à des contraintes mécaniques élevées.

2. Conception adaptée aux grands diamètres?: Avec la prise en charge d’arbres jusqu’à 80 mm de diamètre, cet anneau répond aux besoins d’équipements industriels volumineux et lourdement sollicités, par exemple dans la transmission de puissance ou l’assemblage de bâtis.

3. Résistance élevée à la charge axiale?: Sa composition en acier au carbone (SAE 1060-1090) et sa charge admissible de 34,800 kN permettent une large plage d’applications, tout en préservant l’intégrité structurelle des assemblages sous charges importantes.

4. Facilité d’intégration et polyvalence?: Grâce à une épaisseur maîtrisée (1.600 - 1.700 mm) et une largeur de gorge adaptée (1.900 - 2.200 mm), cet anneau s’intègre aisément dans différentes configurations, que ce soit en première monte ou en maintenance industrielle.

L’anneau de retenue CBS de Rotor Clip offre une solution robuste pour la sécurité des assemblages mécaniques sur les arbres de grandes dimensions. Sa fabrication soignée et ses caractéristiques dimensionnelles garantissent une performance durable dans des environnements techniques exigeants. Disponible en plusieurs finitions et accompagné de ressources telles que le fichier CAD, il répond aux besoins spécifiques des professionnels cherchant fiabilité et adaptabilité.

Nos conseils d'utilisation :

Avant la pose, contrôler l’état de la gorge de l’arbre pour s’assurer de l’absence de défauts susceptibles de compromettre la tenue de l’anneau. Utiliser un outillage adapté pour l’installation axiale, afin d’éviter toute déformation et préserver la capacité de charge. Prendre en compte la finition la plus appropriée selon le milieu d’utilisation?: conditions corrosives, sollicitations mécaniques ou exigences particulières de maintenance.
