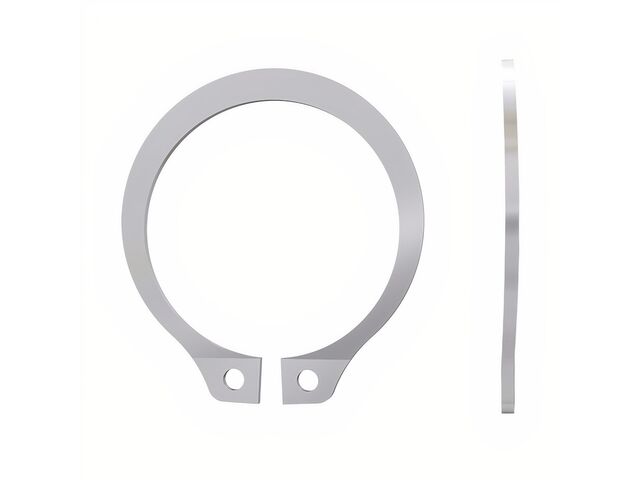

Anneau de retenue à section conique axialement assemblé | BSH-25

L’anneau de retenue à section conique axialement assemblé BSH-25 est conçu pour garantir le maintien sécurisé des composants sur un arbre tout en compensant efficacement les tolérances dimensionnelles. Grâce à sa forme incurvée, il applique une force constante ou une précharge après installation dans la rainure, assurant la stabilité des pièces retenues en conditions dynamiques. Ce modèle allie performance mécanique élevée et compatibilité avec les principaux standards du marché.

1. Compensation des tolérances accumulées?: L’anneau BSH-25 offre une adaptation parfaite aux variations de dimensions des arbres, ce qui réduit les risques de jeux excessifs ou de désalignement, par exemple lors de l’assemblage de moteurs électriques ou d’organes de transmission.

2. Application d’une force pré-chargée constante?: Grâce à sa section conique incurvée, une pression continue est exercée sur les pièces maintenues, ce qui assure une fixation fiable même en cas de vibrations ou de variations thermiques.

3. Polyvalence des matériaux et finitions?: Disponible en acier au carbone, en acier inoxydable ou en cuivre béryllium, l’anneau s’adapte aussi bien aux environnements standards qu’aux applications soumises à la corrosion ou nécessitant une conductivité accrue. Les options de finition (phosphate, zinc, cuivre flash) permettent de choisir la protection la mieux adaptée au besoin.

4. Interchangeabilité normée et performance à haute vitesse?: Ce modèle est compatible avec de multiples références (Waldes Truarc 5101 25, IRR 3101 25, Anderton N1401 0025, normes Mil ou Aero MS16628C 25) et résiste à des vitesses de rotation élevées jusqu’à 80?000 RPM, ce qui facilite le remplacement et l’intégration dans les systèmes existants.

L’anneau de retenue BSH-25 est reconnu pour sa robustesse mécanique, sa capacité à supporter des forces d’assemblage importantes et sa fiabilité sous contrainte dynamique. Sa conception multi-matériaux et sa capacité à fonctionner à très haute vitesse en font un choix pertinent pour la plupart des applications industrielles de maintien axial. Demandez un devis pour bénéficier d’une solution optimisée, éprouvée et conforme aux standards internationaux.

Nos conseils d'utilisation :

Pour garantir une fixation optimale, vérifiez que le diamètre de l’arbre (0.250 pouces / 6.400 mm) et la largeur de rainure (0.040 à 0.043 pouces) correspondent aux spécifications du BSH-25. Lors de la mise en place, utilisez une force progressive permettant d’enclencher l’anneau sans le déformer, en tenant compte de la force de compression requise de 50 lbs. Enfin, sélectionnez le matériau et la finition adaptés à l’environnement d’exploitation, en privilégiant l’acier inoxydable en cas d’exposition à la corrosion ou lorsque l’inertie est un critère clé.
