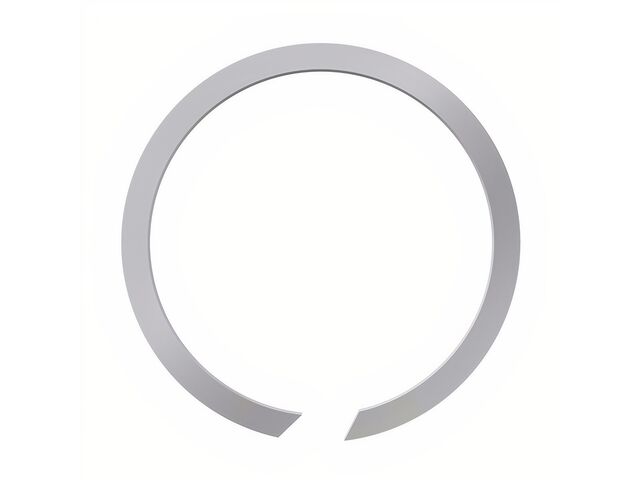

Anneau de rétention spirale léger | CL-293

L'anneau de rétention spirale léger CL-293 conçu par ROTOR CLIP se distingue par sa structure à tour unique, optimisée pour les montages axiaux dans des environnements soumis à de faibles intensités. Fabriqué en acier au carbone ou en acier inoxydable AISI 302 et 316, il assure une résistance accrue à la corrosion tout en proposant un encombrement réduit pour des applications en espace restreint. Ce composant répond aux exigences de sécurité grâce à un facteur de sécurité de 3, garantissant une performance fiable et maîtrisée en charge axiale.

1. Structure spirale légère : Sa conception à une seule spire permet une installation facile dans des endroits confinés, limitant la consommation d'espace, par exemple pour la fixation d’axes dans des ensembles compacts.

2. Durabilité et robustesse : L'utilisation de matériaux comme l’acier au carbone ou inoxydable AISI 302 et 316 offre une bonne résistance mécanique et une longévité optimale, particulièrement dans des environnements sujets à l’oxydation ou l’exposition à l’humidité.

3. Sécurité opérationnelle : Avec une charge de poussée admissible de 12 010 lbs et un facteur de sécurité de 3, cet anneau garantit la fiabilité du maintien axial pour des organes de machines ou composants sensibles.

4. Adaptabilité mécanique : Les tolérances de diamètre (arbre : 2,937 pouces ; gorge : 2,855 à 2,867 pouces ; largeur : 0,039 à 0,042 pouces) assurent une compatibilité avec différentes configurations d’arbre et assurent le maintien lors de rotations élevées jusqu’à 2 940 tr/min.

Le CL-293 de ROTOR CLIP propose une solution fiable et précise pour les assemblages mécaniques nécessitant un verrouillage axial sécurisé et peu encombrant. Sa fabrication avec des alliages spécifiques le rend particulièrement adapté aux environnements exposés à la corrosion ou à des variations de charge modérées. Ce choix permet une intégration rapide dans vos projets industriels tout en garantissant stabilité et robustesse du maintien.

Nos conseils d'utilisation :

Pour exploiter pleinement cet anneau spirale, il convient de vérifier la compatibilité des dimensions d’arbre et de gorge avec celles du produit. Respectez la charge maximale recommandée et tenez compte de la vitesse de rotation pour garantir l’intégrité mécanique de votre assemblage. Utilisez ce composant en priorité sur des axes ou arbres soumis à des efforts axiaux modérés, dans des environnements nécessitant un entretien limité et une résistance durable à la corrosion.
