Anneau de rétention en spirale | CLM-300

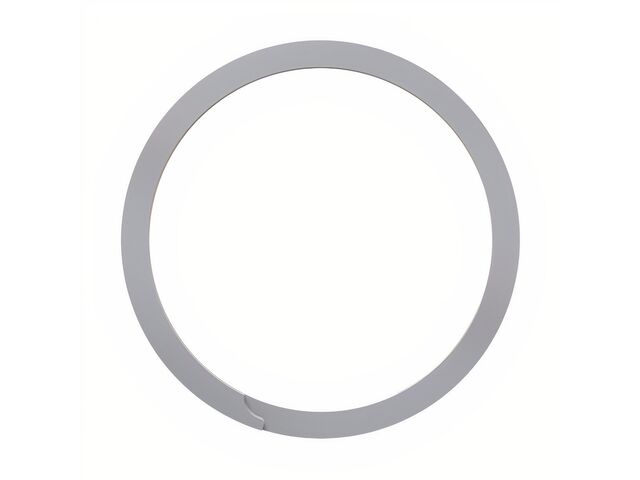

L’anneau de rétention en spirale CLM-300 de Rotor Clip répond aux exigences des applications légères nécessitant une fixation solide et discrète sur arbre. Doté d’une conception à un seul tour, il fournit une rétention à 360° sans points de faiblesse ni rupture de contact. Fabriqué en acier au carbone, il conjugue fiabilité mécanique et facilité d’installation.

1. Montage et démontage facilités sans outil spécial : Adapté pour les opérations de maintenance rapides et la réduction du temps d’arrêt, l’anneau CLM-300 se retire ou s’installe aisément grâce à sa conception en spirale.

2. Rétention à 360° sur l’arbre : La géométrie de l’anneau assure un maintien uniforme, limitant les risques de désengagement dans le cas de sollicitations périphériques, par exemple sur des assemblages de moyeux ou de modules rotatifs.

3. Grande résistance mécanique : Capable de supporter une charge de poussée allant jusqu’à 501.660 kN (avec un facteur de sécurité de 3), le modèle CLM-300 garantit la sécurité des assemblages soumis à des forces importantes.

4. Polyvalence des matériaux : Disponible en acier au carbone SAE 1060-1090, il peut également être fabriqué dans d’autres alliages sur demande, pour répondre à des exigences de résistance à la corrosion ou de compatibilité avec des environnements spécifiques.

Polyvalent et robuste, l’anneau de rétention CLM-300 s’intègre avec efficacité dans des montages nécessitant une fixation fiable et un démontage aisé. Son atout : un contact continu et uniforme sur l’arbre, pour une sécurité mécanique optimisée même à haute vitesse de rotation (jusqu’à 443 000 RPM). Demander un devis permet d’opter pour une solution adaptée à chaque contrainte technique et environnementale.

Nos conseils d'utilisation :

Pour bénéficier pleinement des performances de l’anneau CLM-300, veillez à toujours vérifier le diamètre de l’arbre et de la rainure afin de garantir l’ajustement optimal (arbre 300,000 mm, rainure 292,300–292,700 mm). Respectez les tolérances d’usinage et sélectionnez le matériau le plus adapté à votre environnement de fonctionnement, notamment en cas d’exposition à la corrosion. Enfin, privilégiez une manipulation soignée lors de l’installation, le tout sans nécessité d’outils spécifiques, pour maintenir l’intégrité de la spirale sur la durée.
