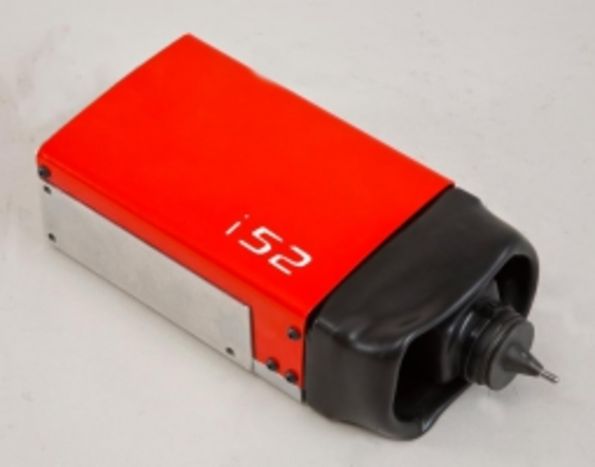

La machine i52, extrêmement compacte, est conçue pour être facilement intégrée sur des lignes automatisées en milieu industriel quelque soit la position souhaitée. Sa facilité d’utilisation vous séduira pour marquer des pièces de formes diverses et des états de surface et matières différents.

Sa mécanique robuste est protégée des projections (huiles, poussières…) par un soufflet qui lui permet aussi une utilisation plus accrue en milieu industriel. Elle permet un marquage par micropercussion permanent très rapide sur tous types de matériaux, du plastique à l’acier traité jusqu'à 62 Hrc.

La technologie de pilotage électromagnétique permet le marquage permanent de pièces de formes et d'états de surfaces divers (surfaces planes, concaves, convexes, circulaires, brutes, usinées...) et ne nécessite qu'une seule source d'énergie électrique contrairement aux machines pneumatiques.

Son utilisation ne nécessite ni maintenance ni consommable. La qualité et la précision du guidage, la large tolérance de la distance stylet/pièce, sa rapidité et la puissance du logiciel intégré en font un appareil de hautes performances.

Le processus de programmation ainsi que le câble de liaison tête/contrôleur débrochable en font un outil simple d’utilisation.

Caractéristiques techniques mécaniques :

• Fenêtre de marquage :    50x20mm
• Dimensions :    129x74x282 mm
• Poids :    3.2 kg
• Cable de connexion :    5m, jusqu'à 15m en option
• Stylet :    Carbure 60 mm
• Soufflets protection :    Caoutchouc

Caractéristiques techniques électroniques :

Le controleur e8 intègre un clavier Qwerty recouvert par une membrane étanche ainsi qu'un écran LCD rétroéclairé 115x65 mm qui offre à l'utilisateur une interface simple et intuitive.  Le chassis métallique, sans ventilation, protège les composants électroniques de l'eau de la poussière et des débris métalliques. L'ensemble logiciel complet permet de réaliser des marquages de tous types : linéaires, angulaires,radiaux,  et inversés. Une carte 3 eme axe optionnelle peut être installée pour controler une colonne motorisé ou un axe de rotation D. L'auto diagnostic et la fonction historique sont aussi inclus.  Le controleur est idéal pour les machines de marquage sur colonne. Les fichiers de marquage peuvent être créés ou modifiés directement via le clavier ou encore sur un PC  via la suite logiciel  e8 SIC Tool.

• Dimensions :    322x413x112 mm
• Poids :    5.4 kg
• Ecran LCD :    115x65 mm
• Clavier    : Qwerty avec membrane étanche
• Puissance :    300 Watt
• Alimentation :    Monophasé,85 à 260 VAC, 50-60Hz
• Nombre d'axes controllés :    2 (3ème et 4ème axe en option)

Logiciel de pilotage :

• Fichiers de marquage :    Jusqu'à 2000
• Mémoire : 512 Ko
• Caractères alphanumériques :    nombre série, horodatage
• Logos :    Téléchargement depuis un PC
• Datamatrix :    Jusqu'à 348 caractères, 48x48 cellules
• Polices : Arial,Courier,OCR,OCRA
• Style :    Angulaire,radial,inverse,mirroir
• Vitesse    : Jusqu'à 5 caractères/sec.
• Taille de caractères :    De 0.1 mm à 99 mm
• Force d'impact : 9 niveaux
• Profondeur :    Jusqu'à 0.3 mm
• Résolution des points :    0.05 mm
• Course maximum du stylet :    Jusqu'à 8 mm
• Gestion des équipes :    10 équipes
• Protection par mot de passe :    3 niveaux de sécurité
• Fonction historique :    Disponible par mot de passe
• Aide à la maintenance :    composant auto-diagnostic
• Langages disponibles :    15

Communication :

• Ports :    RS232,RS422, USB (RS484 et Ethernet en option)
• Entrées/Sorties : 16
• Entrée : clavier externe : MINI DIN
• Sortie externe :    5V-0.5A et 24V-0.5A
• Logos :    Logiciel de création et de transfert
• Sauvegarde de fichier sur PC :    Logiciel de transfert PC/contrôleur
• Lien base de données :    option
